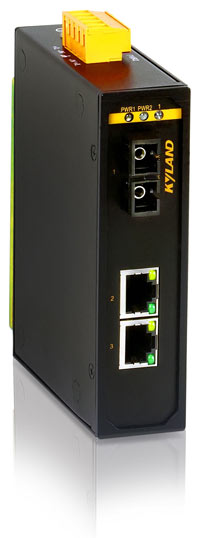

KOM300A
3端口卡轨式光纤收发器
产品简介

KOM300A是一款绿色低功耗工业级光纤收发器,提供1个百兆光口或SFP接口,2个百兆电口,即插即用。其IP40防护的金属外壳,抗强振动的卡轨座,可选的12V/24V/48V/220V输入型号,-40℃-+85℃极端环境温度适应能力及良好的EMC电磁兼容性能,使该系列产品具备在恶劣工业环境下稳定可靠工作的能力,可为电力,智能交通,石油石化,工厂自动化等工业应用领域组建快速稳定的百兆终端接入网络保驾护航。

关键特性



性能参数
产品规格
技术参数 标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX和100Base-FX)
交换属性 MAC表 2K
包缓冲区 1Mbit
包转发率 0.8Mpps
交换延迟 <5μs
接口 百兆端口
100Base-X, SFP接口
100Base-FX, 单/多模, SC接头
10/100Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压
1S2T,1M2T:
L2: 24-48VDC
HV: 100-240VAC,50/60Hz; 110-220VDC
1SFP2T:
LV: 12-48VDC/18-30VAC

接入端子
L2: 5芯5.08mm间距插入式端子
HV: 3芯7.62mm间距插入式端子
LV: 4芯5.08mm间距插入式端子

功率
1S2T,1M2T:
<2W (L2), <3.5W (HV)
1SFP2T:
<2.3W (LV)

过载保护 支持
反接保护 支持
冗余保护 支持(12/24/48VDC)
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸
30mm×115mm×91.5mm(W×H×D)(1S2T,1M2T)
31mm×114.5mm×94mm(W×H×D)(1SFP2T)
重量
0.46Kg(1S2T,1M2T)
0.3Kg(1SFP2T)
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃~+85℃
储存温度 -40℃~+85℃
相对湿度 5~95%无凝露
质保 MTBF 462741h (1S2T,1M2T)
MTBF 5777888h (1SFP2T)
保修期 5年
认证 CE, FCC
行业标准 EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

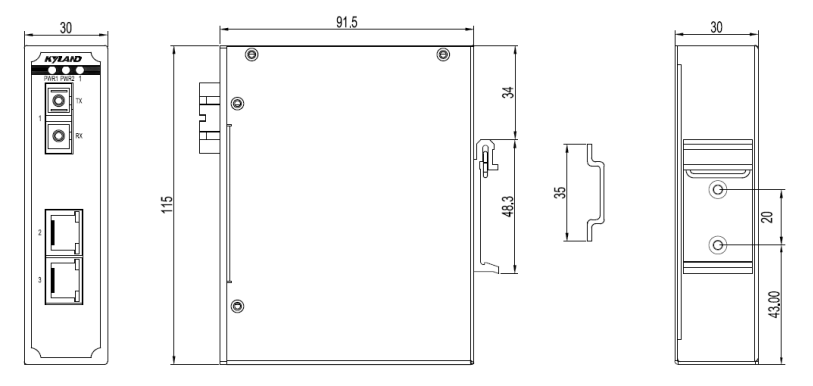

机械尺寸

1S2T/1M2T:





1SFP2T:

订购信息

产品选型

型号 输出接口 电源 尺寸(W×H×D)
KOM300A-1S2T-SC40-L2-L2

1×100Base-FX 单模光口, SC接头, 1310nm, 40km

2×10/100Base-T(X) RJ45电口

24-48VDC (18-72VDC),冗余输入 30mm×115mm×91.5mm
KOM300A-1S2T-SC40-HV

1×100Base-FX 单模光口, SC接头, 1310nm, 40km

2×10/100Base-T(X) RJ45电口

100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 30mm×115mm×91.5mm
KOM300A-1M2T-SC05-L2-L2

1×100Base-FX 多模光口, SC接头, 1310nm, 5km

2×10/100Base-T(X) RJ45电口

24-48VDC (18-72VDC),冗余输入 30mm×115mm×91.5mm
KOM300A-1M2T-SC05-HV

1×100Base-FX 多模光口, SC接头, 1310nm, 5km

2×10/100Base-T(X) RJ45电口

100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 30mm×115mm×91.5mm
KOM300A-1SFP2T-LV-LV

1×100Base-X SFP接口

2×10/100Base-T(X) RJ45电口

12-48VDC/18-30VAC,冗余输入 31mm×114.5mm×94mm



选购配件

配件型号

配件说明

DT-BGAZ-01

壁挂安装板

DT-FCZ-RJ45-01

单口RJ45防尘罩
