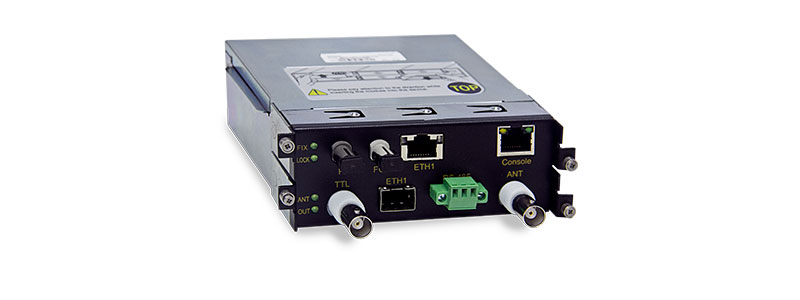

TimeServer Module
时钟服务器模块
产品简介

时钟服务器模块是专为东土SICOM3028GPT系列中支持时钟同步功能的交换机设计的接口模块,通过此模块可以使SICOM3028GPT交换机具备主时钟级别的授时能力。该模块可以通过北斗/ GPS/GLONASS卫星系统获取时间,也可以通过PTP/IRIG-B获取时间,同时可以通过PTP/NTP/IRIG-B多种方式为其他设备进行授时,并且该模块也可以提供高性能的守时服务,可以在卫星信号丢失后继续提供高精度的时钟信息。该模块支持TMS功能,可以通过IEC61850 MMS, IEC60870-5-104, DNP等多种方式上报系统时间同步状态;还可以通过GOOSE消息的发布对时钟同步情况进行触发测量和监控,通过SNMP或者WEB系统实现系统的配置和管理。

关键特性

支持北斗/GPS/GLONASS卫星系统作为外部时间源
支持PTP或IRIG-B输入作为外部时间源
支持高稳定度恒温晶振具备高稳定度长周期守时特性
支持PTP、NTP/SNTP、IRIG-B、PPS等时间输出信号

支持IEC61850 MMS, IEC60870-5-104, DNP over TCP等多种时间同步状态管理
支持WEB, SNMP等多种系统配置和管理方式

适用于SICOM3028GPT-L2GT, SICOM3028GPT-L2FT, SICOM3028GPT-L3GT, SICOM3028GPT-L3FT主机,可以独立于主机进行配置管理

支持热插拔

性能参数
产品功能
时钟源选择 支持北斗/ GPS/GLONASS卫星系统作为时钟源
支持PTP输入作为时钟源
支持IRIG-B光信号输入作为时钟源
时钟同步功能 支持PTPv2
支持PTP Grandmaster模式
支持PTP Slave模式
支持PTP BC模式
支持NTP Server
支持IRIG-B输出(格式B000~B007,支持TTL电平和差分电平及光信号输出)
时钟管理 提供时间测量功能(TMS)功能通过GOOSE信号触发完成时间状态测量
提供IEC61850 MMS,IEC60870-5-104,DNP 3.0 等多种协议时间状态管理协议
设备管理 支持SNMP v1/v2c及v3功能。(无TRAP)
支持WEB配置管理功能
产品规格
技术参数 接收器
72通道卫星接收模块
北斗/GPS/GLONASS

灵敏度
跟踪-167dBm,捕获-160dBm

OCXO晶振
常温优于20μs/24h
日老化率≤5×10-10
温度稳定度≤3×10-9(相对于25℃)
操作温度-20℃~+70℃
输入/输出接口 卫星天线输入 5V DC, BNC接口
光信号输入 多模850nm或多模1310nm,ST接口,支持IRIG-B信号输入
TTL信号输出 BNC接口,可软件配置IRIG-B输出或PPS输出
RS485信号输出 3芯3.81mm间距插入式端子,可软件配置IRIG-B输出或PPS输出
光信号输出 多模850nm或多模1310nm,ST接口,可软件配置IRIG-B输出或PPS输出
以太网接口 1000Base-X/100Base-FX SFP接口及100/1000Base-T(X) RJ45复用接口
Console口 RS232,RJ45接口
指示灯 卫星定位指示灯:FIX
频率锁定指示灯:LOCK
天线状态指示灯:ANT
信号输出指示灯:OUT
电源 输入电压 3.3V DC
接入端子 A型插头(背板供电)
功率 <10W
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
尺寸 122.6mm×41mm×106.6mm(W×H×D)
重量 0.5Kg
环境 工作温度 -20℃~+70℃
储存温度 -30℃~+80℃
相对湿度 5~95%无凝露
质保 保修期 5年
认证 产品最新认证动态请关注Kyland网站
产品性能指标 SM6.6-TimeServer-1U

PPS
光纤±60ns
TTL电平±60ns
RS485差分电平±0.5μs

IRIG-B
光纤±60ns
TTL电平±60ns
RS485差分电平±0.5μs

NTP ±50μs
PTP ±50ns
机械尺寸

订购信息



推荐型号

产品型号 产品描述
SM6.6-TimeServer-ST850-1U-S1 支持Web,SNMP;1路光信号输入和1路光信号输出,多模ST接口,850nm;1路卫星输入,BNC接口;1路TTL信号输出,BNC接口;1路RS485信号输出,接线端子;1个千兆光电复用以太网接口;1个Console口
SM6.6-TimeServer-ST1310-1U-S1 支持Web,SNMP;1路光信号输入和1路光信号输出,多模ST接口,1310nm;1路卫星输入,BNC接口;1路TTL信号输出,BNC接口;1路RS485信号输出,接线端子;1个千兆光电复用以太网接口;1个Console口



基本配置描述

产品型号

SM6.6-TimeServer-FIO-1U-SW

接口配置

1路卫星输入,BNC接口;1路TTL信号输出,BNC接口;1路RS485信号输出,接线端子;1路光信号输入;1路光信号输出;1个千兆光电复用以太网接口;1个Console口

代码定义

代码选型

FIO:光接口类型

ST850=光信号输入/输出为多模ST接口,850nm

ST1310=光信号输入/输出为多模ST接口,1310nm

SW:软件固件

S1=支持Web,SNMP

S4=支持Web,TMS,IEC61850 MMS,IEC60870-5-104
