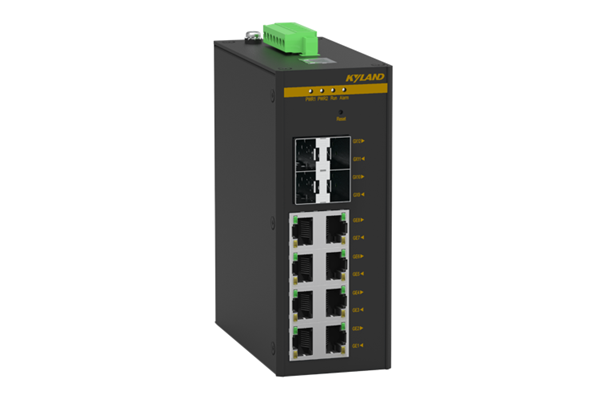

SICOM6800面向工控安全要求较高场合研制的国产自主可控二层网管型以太网交换机，采用自主可控交换芯片。支持4个千兆上行1000Base-X SFP接口和8个千兆电口。SICOM6800支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等丰富的二层软件特性，支持静态路由三层功能。同时支持基于硬件的IEEE1588 PTPv2对时，对时精度可达±100ns，支持DDM光功率检测的功能，并支持CLI、 Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件。SICOM6800具有IP40防护的金属外壳，抗强振动的卡轨座，极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。产品可广泛应用于工厂自动化，交通，石油石化，风电，配网等工业领域。
支持4个1000Base-X SFP接口，8个千兆电口
支持基于硬件的IEEE1588 PTPv2，对时精度 ±100 ns
支持冗余协议：DT-Ring(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP
支持安全技术：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用户分级，端口隔离
支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件
支持DDM光功率检测功能
IP40防护等级，-40~75℃工作温度
| 软件功能 | |
| 交换功能 | 支持VLAN , PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP 支持MRP 支持ERPS |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口隔离 支持IP Source Guard |
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR队列调度 支持ACL |
| 工业协议 | 支持EtherNet/IP 支持Modbus/TCP |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持FTP/TFTP/HTTP/HTTPS方式软件升级 支持FTP/TFTP/HTTP/HTTPS方式配置文件上传下载 支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client/relay, DHCP Option 82 支持DNS 支持ARP |
| 时钟管理 | 支持IEEE 1588 PTPv2 支持IEEE 802.1AS gPTP 支持SNTP Client & Server 支持NTP Client & Server 支持时区和夏令时配置 |
| 路由 | 支持静态路由 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 (PTP) IEEE 802.1AS (gPTP) IEEE 802.1CB |
| 交换属性 | 优先级队列 8 VLAN数 4094 VLAN ID 1～4093 组播组数 1K IPv4路由 128 ARP表512 MAC表 16K 包缓冲区 6Mbit 包转发率 17.9Mpps 交换延迟 <10μs 超长帧长度 10K bytes 交换容量 24Gbps |
| 接口 | 千兆端口 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 7芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT, Speed(电口); Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 12-48VDC 接入端子 7芯5.08mm间距插入式端子 功率 <18W 过载保护 支持 反接保护 支持 冗余保护 支持 |

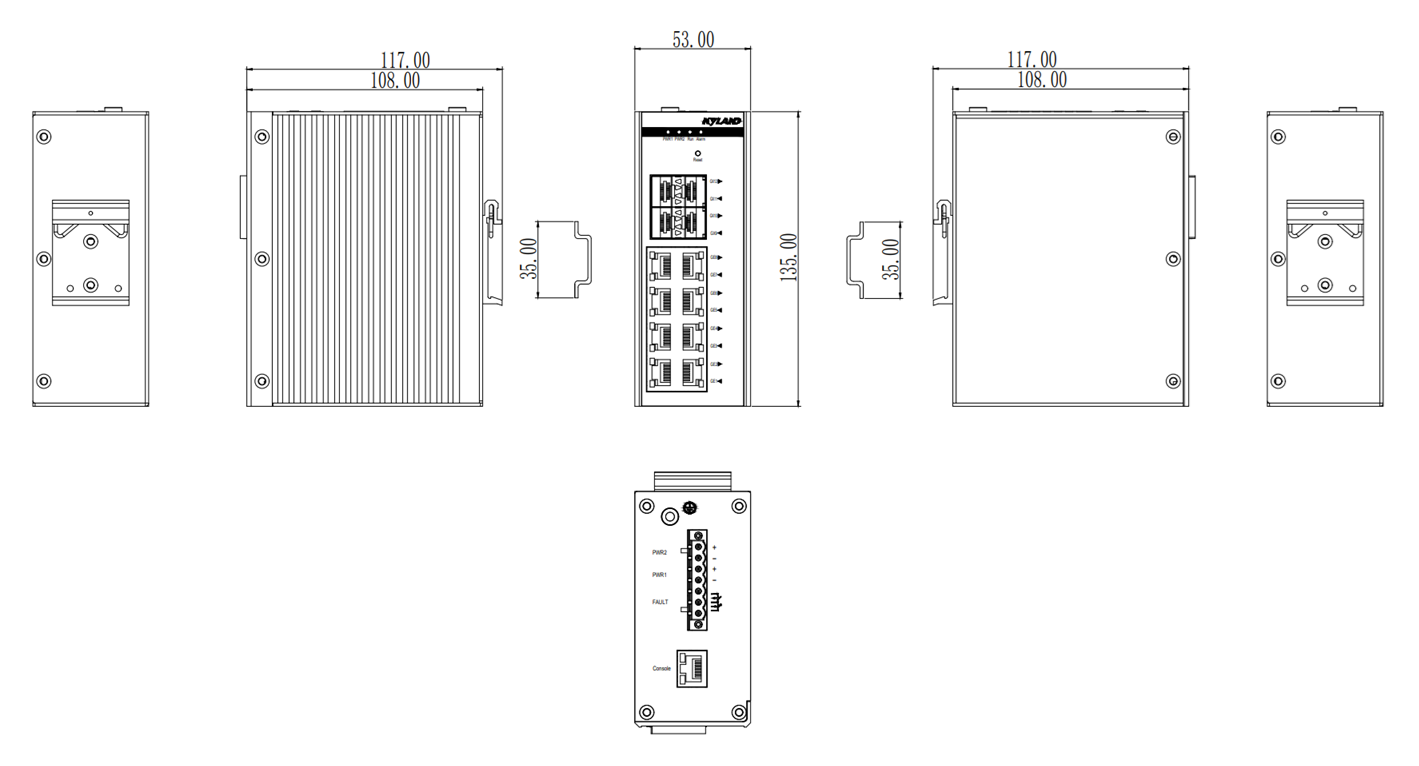

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 53mm×135mm×108mm (W×H×D) 重量 0.8Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
SICOM6800-L2-4GX8GE-LV-LV |
4×1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45 电口 |
12-48VDC，冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
SFP模块 |
参考工业级SFP模块选购表 |
|
DT-BGAZ-02 |
壁挂安装板，编码：109020050 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩，编码：109999005 |
|
RJ45/DB9-2M |
串口网管线，RJ45/DB9，2米，编码：111030019 |
