SICOM6800-D面向工控安全要求较高场合研制的国产自主可控三层网管型以太网交换机，采用自主可控交换芯片。支持4个10GBase-X SFP+接口，8个1000Base-X SFP接口，8个10/100/1000Base-T(X) RJ45电口；或8个10GBase-X SFP+接口，4个1000Base-X SFP接口，2个10/100/1000Base-T(X) RJ45电口。支持DT-Ring协议族(自愈时间<50ms)， DRP/DHP（自愈时间<20ms），MSTP/RSTP/STP，VLAN，组播，QoS等丰富的二层软件特性，VRRP，OSPF，RIP，IGMP， PIM，静态路由等三层功能，802.1x，SSH，HTTPs，用户分级等安全特性，并支持CLI，Telnet，Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件，针对野外环境适应性，高原适应性，以及EMC高防护性能要求而开发，该系列产品具备在恶劣工业环境下稳定可靠工作的能力。
支持4个10GBase-X SFP+接口，8个1000Base-X SFP接口，8个10/100/1000Base-T(X) RJ45电口

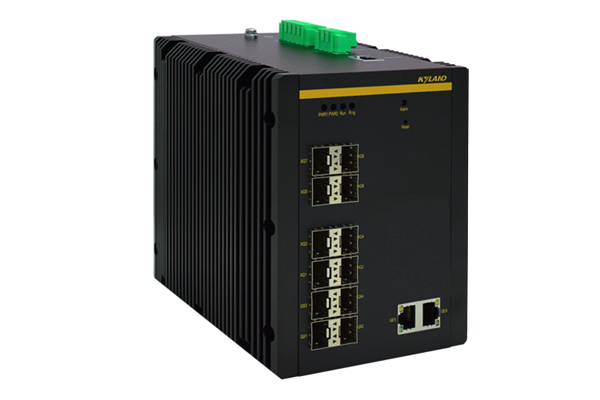

支持8个10GBase-X SFP+接口，4个1000Base-X SFP接口，2个10/100/1000Base-T(X) RJ45电口
支持DT-Ring, DRP协议族及RSTP, MSTP等多种冗余组网机制
支持VRRP, OSPF, RIP, IGMP, PIM, 静态路由
支持HTTPS/SSL, SSH, TACACS+, IEEE802.1X, RADIUS, 用户分级, 端口MAC地址绑定
支持基于硬件的IEEE1588 PTPv2 (支持BC、TC模式, 对时精度 ±100ns)
| 软件功能 | |
| 交换功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 支持ARP，代理ARP |
| 冗余技术 | 支持DRP/DHP, 自愈时间<20ms 支持DT-Ring, DT-Ring+, DT-VLAN 协议族, 自愈时间<50ms 支持RSTP/MSTP, 兼容STP 支持ERPS |
| 组播技术 | 支持静态组播 支持IGMP Snooping 支持GMRP 支持IGMP v1/v2/v3 支持PIM-SM, PIM-DM |
| 路由技术 | 支持静态路由 支持RIPv1/v2 支持OSPFv2/v3 支持VRRP |
| 服务质量管理 | 支持ACL,对L2-L4层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 |
| 安全 | 支持IEEE 802.1X 支持HTTPS/SSL 支持SSH 支持RADIUS 支持TACACS+ 支持用户分级 支持端口MAC地址绑定 支持IP Source Guard 支持端口隔离 支持MAC安全接入认证 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMP v1/v2c/v3, 可通过Kyvision集中管理 支持FTP, TFTP文件传输及软件升级 支持电源告警，IP/MAC地址冲突告警，CPU/内存利用率告警，端口link状态，端口流量告警，端口丢包率及CRC告警，环告警，SFP接口接收光功率告警和发送光功率告警 支持端口镜像 支持Syslog 支持RMON 支持LLDP 支持Link-check 支持NQA 支持DDM |
| IP管理 | 支持IPv4 支持IPv6 支持DNS 支持DHCP server/client/snooping |
| 时钟管理 | 支持NTP Client 支持SNTP Client 支持PTPv2，对时精度±100ns 支持时区及夏时制配置 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ae(10GBase-X) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 1588 (PTP) |
| 交换属性 | 优先级队列 8 VLAN数 4K MAC表 64K ARP表 8K 二层组播组数 1K IGMP组数 4K Loopback接口数 10 三层接口数 256 VRRP组数 256 路由表 8K 包缓冲区 48Mbit 包转发率 167Mpps(4X8GX8GE), 256Mpps(8X4GX2GE) 交换容量 112Gbps(4X8GX8GE),172Gbps(8X4GX2GE) 转发时延 <5μs 超长帧长度 10K bytes |
| 接口 | 万兆端口 10GBase-X SFP+接口 千兆端口 1000Base-X SFP接口；10/100/1000Base-T(X) RJ45电口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 24VDC(18-36VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <28W 过载保护 支持 反接保护 支持 冗余保护 支持 |

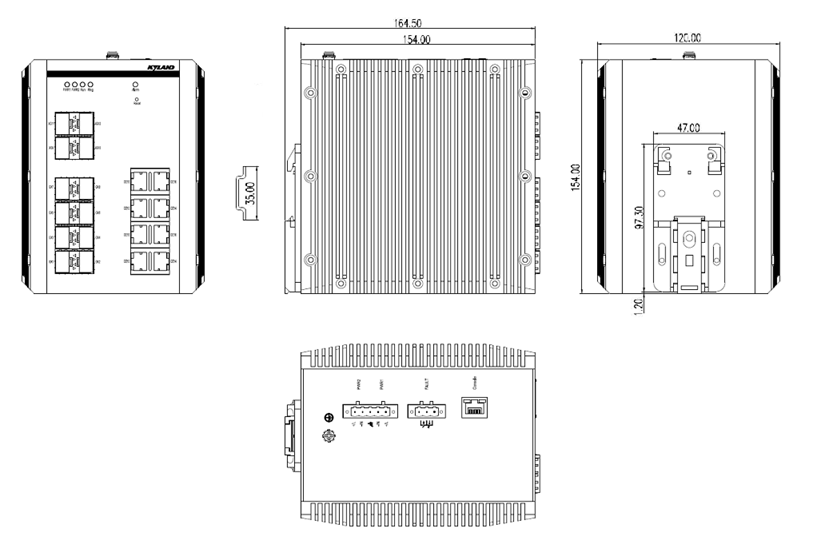

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 120mm×154mm×154mm(W×H×D) 重量 2.9kg 安装方式 DIN卡轨式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF >300000h 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
SICOM6800-D-4X8GX8GE-L3-L3 |
4×10GBase-X SFP+接口 8×1000Base-X SFP接口 8×10/100/1000Base-T(X) RJ45电口 |
24VDC(18-36VDC) , 冗余输入 |
|
SICOM6800-D-C-4X8GX8GE-L3-L3 |
4×10GBase-X SFP+接口 8×1000Base-X SFP接口 8×10/100/1000Base-T(X) RJ45电口; 三防涂覆 |
24VDC(18-36VDC) , 冗余输入 |
|
SICOM6800-D-8X4GX2GE-L3-L3 |
8×10GBase-X SFP+接口 4×1000Base-X SFP接口 2×10/100/1000Base-T(X) RJ45电口 |
24VDC(18-36VDC) , 冗余输入 |
|
SICOM6800-D-C-8X4GX2GE-L3-L3 |
8×10GBase-X SFP+接口 4×1000Base-X SFP接口 2×10/100/1000Base-T(X) RJ45电口; 三防涂覆 |
24VDC(18-36VDC) , 冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP模块 |
参考工业级千兆SFP模块选购表 |
|
万兆SFP+模块 |
参考工业级万兆SFP+模块选购表 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩，编码：109999005 |
|
RJ45/DB9-2M |
串口网管线，RJ45/DB9，2米，编码：111030019 |
Kyland-SICOM6800-D-4X8GX8GE, 8X4GX2GE-Datasheet-CN
