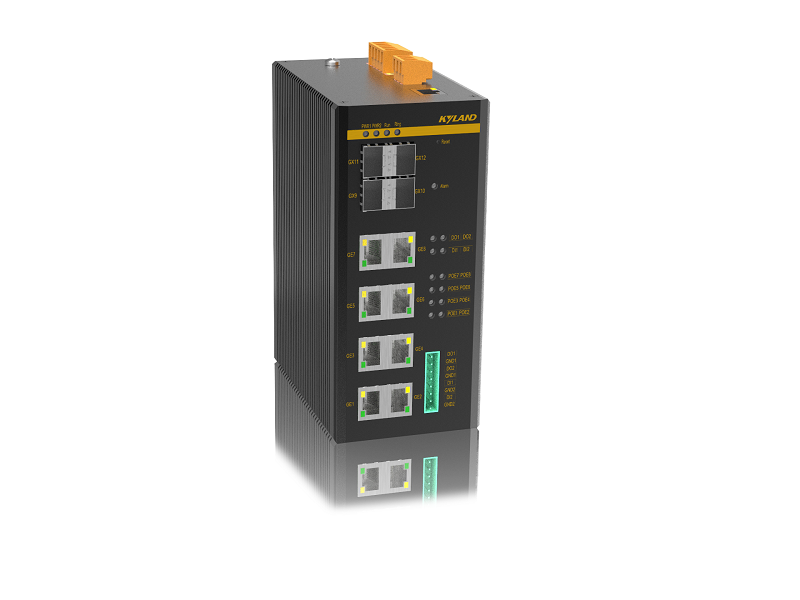

管理型PoE交换机SICOM3000S，支持2/4千兆光上行端口，和4/8个百兆PoE端口或者支持2/4千兆光上行端口，和4/8个千兆PoE端口。PoE功能支持IEEE802.3af和at标准，电源支持48VDC输入。本系列提供充足的PoE功率输出，最大可达120/240W。SICOM3000S支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等丰富的二层软件特性，并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件。支持配置备份和恢复, DDM(SFP接口)。具有IP40防护的金属外壳，抗强振动的卡轨座，极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。产品可广泛应用于车路协同（V2X），石油化工工业电视，机场、车站、港口码头视频监控等工业领域。
| 软件功能 | |
| 交换功能 | 支持VLAN, PVLAN，基于MAC的VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速(ACL限速配置) 支持全局广播风暴抑制(QOS风暴策略) |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 支持IGMPv2/v3 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口MAC地址绑定 |
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP,WRR队列调度 支持ACL |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持配置备份和恢复 支持IPv4 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟管理 | 支持NTP 支持SNTP Client |
| PoE管理功能 | 支持PoE端口设定, PD检测 支持PoE端口供电优先级管理 支持PoE状态查询及告警，远程管理 |
| 产品规格 | |
| 技术标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 802.3af PoE IEEE 802.3at PoE+ |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4094 组播组数 8K MAC表 8K 包缓冲区 4Mbit 包转发率 17.9Mpps (4GX8GP), 7.2Mpps (4GX8P), 9.0Mpps (2GX4GP), 3.6Mpps (2GX4P) 交换延迟 <5μs 超长帧长度 9.6KB |
| 接口 | 千兆端口 100Base-FX, 1000Base-X SFP接口；10/100/1000Base-T(X), RJ45接口 百兆端口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 状态指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) PoE指示灯: POE LED: ACT(POE port) |
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 48VDC(18-57VDC) 18-45VDC 适用于非PoE 45-57VDC 适用于PoE(802.3af) 51-57VDC 适用于PoE+(802.3at) 接入端子 5芯5.08mm间距插入式端子 PoE功率输出 8口最大240W 4口最大120W 整机功耗（满载） ＜15W 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 75mm×168.2mm×135.5mm(W×H×D) 重量 ＜1.35kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 369355h 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
|
产品型号 |
SICOM3000S-Ports-PS1-PS2 |
|
代码定义 |
代码选型 |
|
Ports |
4GX8P=4 × 1000Base-X SFP接口; 8×10/100BASE-T(X) RJ45 PoE电口 2GX4P=2 × 1000Base-X,SFP 接口; 4×10/100BASE-T(X) RJ45 PoE电口 4GX8GP=4 × 1000Base-X SFP接口; 8×10/100/1000BASE-T(X) RJ45 PoE电口 2GX4GP=2 × 1000Base-X SFP接口; 4×10/100/1000BASE-T(X) RJ45 PoE电口 |
|
PS1-PS2 |
L16-L16=48VDC (18-57VDC),冗余输入 |
|
配件型号 |
配件说明 |
|
SFP模块 |
参考工业级SFP模块选购表 |
|
DT-BGAZ-05 |
壁挂安装板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
|
KyACB-RS232-RJ45 |
配置备份和恢复工具 |
