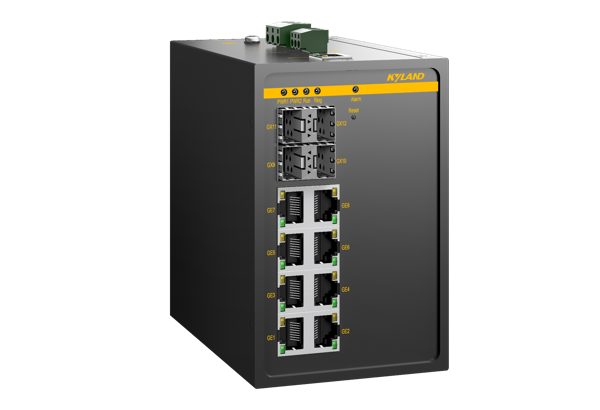

SICOM3000A系列是二层卡轨式管理型工业以太网交换机，支持4个100/1000M SFP接口+8个千兆电口，或4个100/1000M SFP接口+16个千兆电口，24/48/110/220V电压输入。SICOM3000A支持DT-Ring协议族(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP，VLAN，组播，QoS，SSH等丰富的二层软件特性，并支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件。SICOM3000A具有IP40防护的金属外壳，抗强振动的卡轨座，极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力。产品可广泛应用于工厂自动化，交通，石油石化，风电，配网等工业领域。
支持4个100Base-X, 1000Base-X SFP接口，8个千兆电口或16个千兆电口
支持冗余协议：DT-Ring(自愈时间<50ms)，DRP/DHP（自愈时间<20ms），STP/RSTP/MSTP
支持安全技术：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用户分级，端口隔离
支持CLI、Telnet、Web多种管理方式以及基于SNMPv1/v2c/v3的网管软件
支持DDM
IP40防护等级
| 软件功能 | |
| 交换功能 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
| 组播技术 | 支持IGMP Snooping 支持GMRP 支持静态组播 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口隔离 支持IP Source Guard |
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR队列调度 支持ACL |
| 工业协议 | 支持EtherNet/IP 支持Modbus/TCP |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通过Kyvision集中管理 支持FTP/TFTP/HTTP方式软件升级 支持FTP/TFTP/HTTP方式配置文件上传下载 支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警, 温度告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 时钟管理 | 支持SNTP Client 支持NTP Client 支持时区和夏令时配置 |
| 路由 | 支持静态路由 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 交换属性 | 优先级队列 8 VLAN数 4094 VLAN ID 1～4093 组播组数 511 MAC表 8K 包缓冲区 4.1M 包转发率 17.9Mpps (4GX8GE) 29.8Mpps (4GX16GE) 交换延迟 <5μs 超长帧长度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 环指示灯:Ring 接口指示灯:Link/ACT, Speed(电口); Link/ACT, Speed (光口) |
| 按钮 | Reset:支持重启和恢复默认配置 |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC) 24-48VDC(18-72VDC) 接入端子 5芯5.08mm间距插入式端子 (L2) 3芯7.62mm间距插入式端子 (HV) 功率 <13W (4GX8GE) <19.5W (4GX16GE) 过载保护 支持 反接保护 支持 冗余保护 支持 (L2) |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 88mm×135mm×137mm (4GX8GE) (W×H×D) 102mm×135mm×137mm (4GX16GE) (W×H×D) 重量 1.5Kg (4GX8GE) 1.9Kg (4GX16GE) 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 1317486h (4GX8GE) 1097144h (4GX16GE) 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC 62368-1, EN 62368-1 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
| 产品型号 | 输出接口 | 电源 |
| SICOM3000A-4GX8GE-L2-L2 | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45电口 | 24-48VDC (18-72VDC),冗余输入 |
| SICOM3000A-4GX8GE-HV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45电口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
| SICOM3000A-4GX16GE-L2-L2 | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45电口 | 24-48VDC (18-72VDC),冗余输入 |
| SICOM3000A-4GX16GE-HV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45电口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 |
选购配件
|
配件型号 |
配件说明 |
|
SFP模块 |
参考工业级SFP模块选购表 |
|
DT-BGAZ-02 |
壁挂安装板 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
