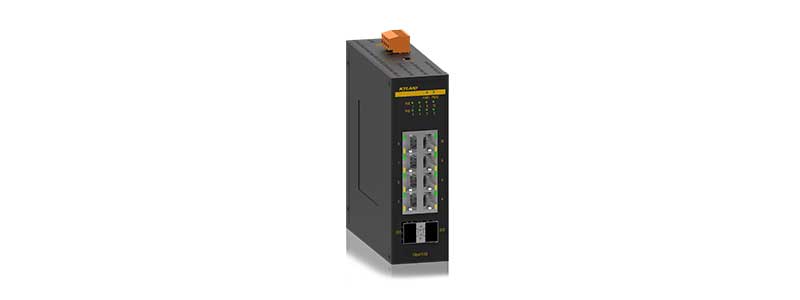

Opal10S非网管型PoE交换机支持8个百兆自适应PoE电口, 和2个千兆SFP接口可选。Opal10S具有IP30防护的金属外壳，抗强振动的卡轨座，-40℃-+75℃极端环境温度适应能力及良好的EMC电磁兼容性能，使该系列产品具备在恶劣工业环境下稳定可靠工作的能力，同时提供12/24/48VDC电源输入。目前该产品可用于交通，石油石化，自动化等工业领域。
8个百兆自适应电口，和2个千兆SFP接口可选
802.3at/af标准
支持宽温度范围-40℃～+75℃
IP30防护等级
符合工业三级电磁兼容性要求
CE, FCC认证
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i,IEEE 802.3u,IEEE 802.3af, IEEE 802.3at |
| 交换属性 | MAC表 16K 包缓冲区 2Mbit 包转发率 1.49Mpps 交换延迟 10μs 超长帧 10KByte |
| 接口 | 百兆端口 1000Base-X, SFP接口 10/100Base-T(X), RJ45接口 802.3af/at PoE端口 可为负载提供最大30W的功率; V+,V-对应2对数据线1/2和3/6(End-Span PSE) |
| 指示灯 | 前面板指示灯 电源指示灯:PWR1,PWR2 PoE指示灯:POE (3-10/1-8) 接口指示灯:Link/ACT,Speed(电口3-10/1-8), Link/ACT(光口GX1-GX2) |
| 电源 | 输入电压 L5: 24VDC(12-36VDC) L16: 48VDC(12-57VDC) 12-45VDC for no PoE 45-57VDC for PoE 51-57VDC for PoE+ 功率 L5: <7W(无PD) PoE output 60W@12VDC PoE output 120W@24VDC L16: <7W@12-45VDC(无PD) PoE output 120W@45-57VDC(PoE) PoE output 240W@51-57VDC(PoE+) 接入端子 4芯5.08mm间距插入式端子 PoE过载保护 支持 反接保护 支持 冗余保护 支持 |

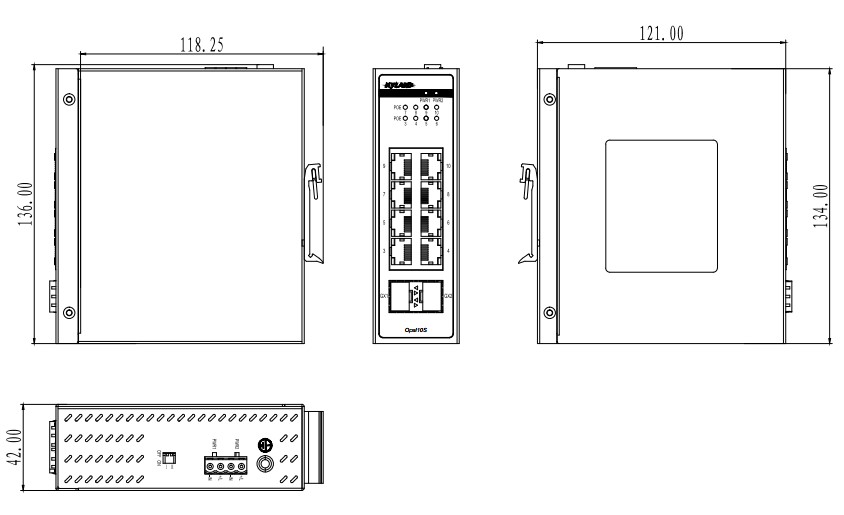

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP30 尺寸 42mm×136mm×121mm(W×H×D) 重量 <0.45Kg 安装方式 DIN卡轨式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 2GX8P: L16: 1463833h L5: 1331573h 8P： L16: 1535103h L5: 1812547h 保修期 5年 |
| 认证 | CE, FCC EMC: EN 55032, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
|
产品型号 |
Opal10S-Ports-PS1-PS2 |
|
代码定义 |
代码选型 |
|
Ports:端口 |
2GX8P=2×1000Base-X, SFP接口; 8x10/100Base-T(X) PoE电口 8P=8x10/100Base-T(X) PoE电口 |
|
PS1-PS2:冗余电源输入 |
L5-L5=12-36VDC,冗余输入 L16-L16=12-57VDC,冗余输入 |
