型号

热电阻测量模块

热电偶测量模块

产品概述

2通道RTD输入

性能稳定、抗干扰性能强

4通道RTD输入

性能稳定、抗干扰性能强

4通道TC输入

性能稳定、抗干扰性能强

技术规格

订货号

KYRTD-7PB22

KYRTD-7PC22

KYTC-7PD22

输入点数

2

4

4

输入类型

热电阻

热电阻

热电偶

总线5VDC消耗电流

<70mA

供电极性保护

支持

最大可持续电压

30V DC

输入范围

热电阻类型（任选一个）：

Pt-100Ω(α=3850PPM,3920PPM,3850.55PPM,3916PPM,3902PM)

Pt-1000Ω(α=3850PPM,3920PPM,3850.55PPM,3916PPM,3902PM)

Ni-100Ω，1000Ω(α=6720PPM，6178PPM)

热电阻类型（任选一个）：

S/T/R/E/N/K/J;

电压范围：±80mV

测量原理

Sigma -Delta

数据字

-27648~+27647

--

分辨率

温度

0.1℃/0.1℉

电压

--

15位+符号位

电阻

15位+符号位

--

测量转换时间

小于400ms-

共模抑制

大于125dB，AC120V

85dB，DC-50HZ/60HZ/400HZ

导线长度

最长100m到现场

导线回路电阻

最大为100Ω

最大为20Ω

输入阻抗

≥1MΩ

≥10MΩ

基本误差

≤0.1%FS

一致性

0.05%FS

冷端误差

--

±1.5℃

隔离

●通道与总线之间

有

●电源与总线之间

有

●通道与电源之间

有

显示指示

电源供电绿色LED显示

系统电源诊断和警告

支持

工作温度

0~60℃

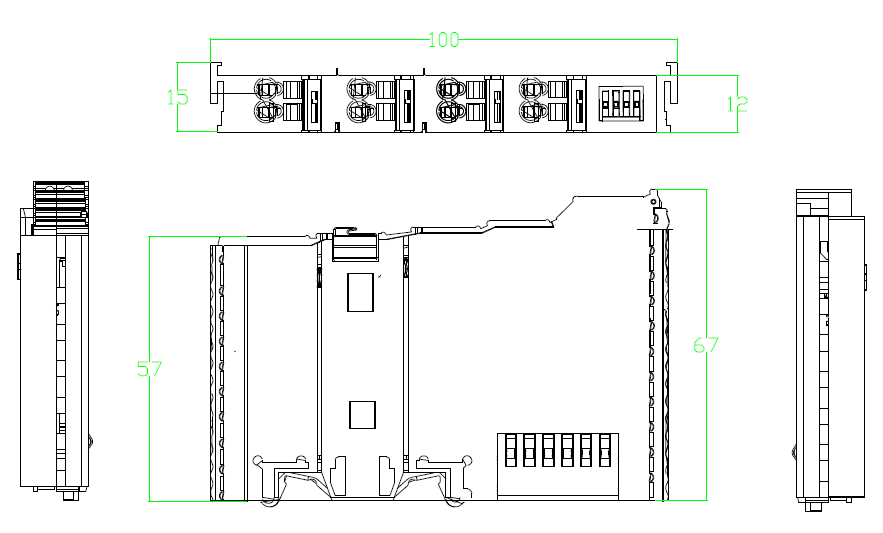

尺寸（长×宽×高）

15×99×70
