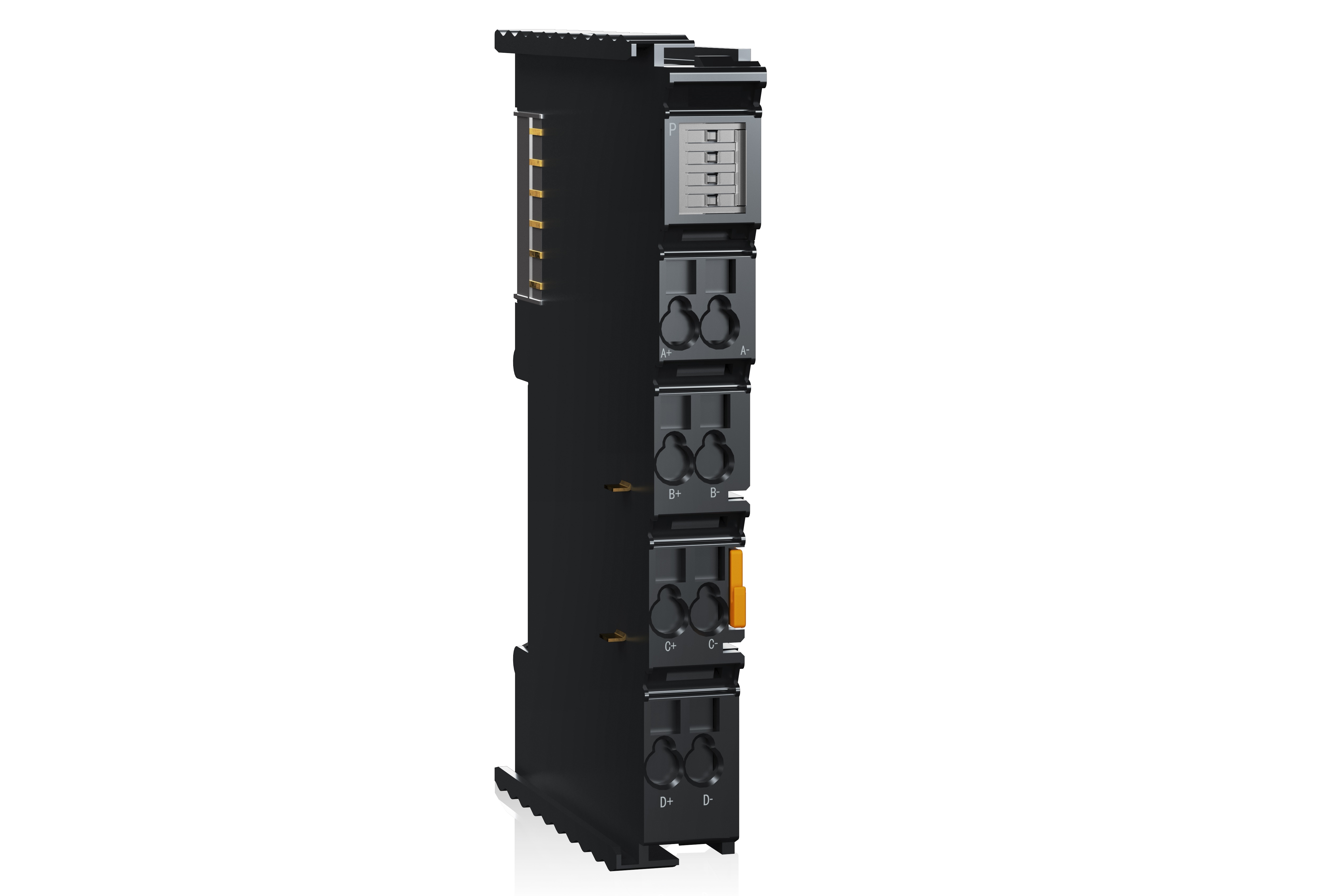

KYIO-M系列-分布式远程IO系统由通信耦合器模块和扩展IO模块组成，通信耦合器模负责现场总线通讯，可使用ModbusTCP、EtherCAT、Profinet协议实现和主站控制器或者上位机软件的通讯连接。通信耦合器模和扩展IO模块之间可以根据现场需求自由组合，在点位较多的情况下采用分布式IO模块可以实现更低的成本要求。
|
型号 |
KYDO 4点输出 |
KYDO 8点输出 |
KYDO 16点输出 |
|||
|
产品概述 |
4点继电器输出、 220V AC/24V DC |
8点晶体管输 出、24VDC |
16点晶体管输 出、24VDC |
|||
|
技术规格 |
||||||
|
订货号 |
KYDO-1HC22 |
KYDO-1BF22 |
KYDO-1NF22 |
KYDO-1BH22 |
KYDO-1NH22 |
|
|
输出类型 |
继电器型 |
PNP型固态MOSFET |
NPN型固态MOSFET |
PNP型固态MOSFET |
NPN型固态MOSFET |
|
|
输出点数 |
4 |
8 |
16 |
|||
|
总线5VDC消耗电流 |
<50mA |
<70mA |
||||
|
电缆长度（非屏蔽） |
300m |
|||||
|
输出短接保护 |
-- |
有，电子式 |
||||
|
最大灯负载 |
-- |
5W |
||||
|
输出电流“1” |
2A |
0.5A |
||||
|
触点机械寿命 |
100W次 |
-- |
||||
|
触点电气寿命（额定负载） |
10W次 |
-- |
||||
|
开关频率 |
||||||
|
●阻性负载，最大 |
1HZ |
100HZ |
||||
|
●感性负载，最大 |
0.5HZ |
0.5HZ |
||||
|
●灯负载，最大 |
1HZ |
10HZ |
||||
|
●机械负载，最大 |
10HZ |
-- |
||||
|
绝缘测试电压 |
500V DC |
|||||
|
隔离 |
||||||
|
●通道与总线之间 |
有 |
|||||
|
●通道间 |
有 |
|||||
|
显示指示 |
每通道输出绿色LED显示 |
|||||
|
系统电源诊断和警告 |
支持 |
|||||
|
工作温度 |
0~60℃ |
|||||
|
尺寸（长×宽×高） |
15×99×70 |
|||||
|
可选型号 |
说明 |
|
KYDO-1HC22 |
数字量输出模块, 4输出,继电器，额定220VAC/2A、模块诊断功能 |
|
KYDO-1BF22 |
数字量输入模块, 8输入,支持PNP输入、24VDC、模块诊断功能 |
|
KYDO-1NF22 |
数字量输入模块, 8输入,支持NPN输入、24VDC、模块诊断功能 |
|
KYDO-1BH22 |
数字量输入模块, 16输入,支持PNP输入、24VDC、模块诊断功能 |
|
KYDO-1NH22 |
数字量输入模块, 16输入,支持NPN输入、24VDC、模块诊断功能 |
KYDO数字量输出模块使用说明手册-V11
KYDO-1NH22 KYDO-1NF22 KYDO-1HC22 KYDO-1BH22 KYDO-1BF22
