KYIO-M系列-分布式远程IO系统由通信耦合器模块和扩展IO模块组成，通信耦合器模负责现场总线通讯，可使用ModbusTCP、EtherCAT、Profinet协议实现和主站控制器或者上位机软件的通讯连接。通信耦合器模和扩展IO模块之间可以根据现场需求自由组合，在点位较多的情况下采用分布式IO模块可以实现更低的成本要求。
|
型号 |
KYDI 8点输入 |
KYDI 16点输入 |
||||
|
产品概述 |
8点输入、24V DC 共阴或共阳输入 性能稳定、抗干扰性能强 |
16点输入、24V DC 共阴或共阳输入 性能稳定、抗干扰性能强 |
||||
|
技术规格 |
||||||
|
订货号 |
KYDI-1BF22 |
KYDI-1NF22 |
KYDI-1BH22 |
KYDI-1NH22 |
||
|
输入点数 |
8 |
16 |
||||
|
总线5VDC消耗电流 |
<50mA |
<70mA |
||||
|
电缆长度（非屏蔽） |
300m |
|||||
|
输入电压 |
||||||
|
●额度值 |
24V DC |
|||||
|
●“0”信号 |
最大5V DC，1mA |
|||||
|
●“1”信号 |
最小15V DC，2.5mA |
|||||
|
输入延时 |
||||||
|
●从0到1，最小 |
4~6ms(扩展32个模块典型值) |
|||||
|
●从1到0，最小 |
4~6ms(扩展32个模块典型值) |
|||||
|
输入特性 |
源型 |
漏型 |
源型 |
漏型 |
||
|
允许静态电流 |
1mA |
|||||
|
绝缘测试电压 |
500V DC |
|||||
|
隔离 |
||||||
|
●通道与总线之间 |
有 |
|||||
|
●通道间 |
有 |
|||||
|
显示指示 |
每通道输入绿色LED显示 |
|||||
|
系统电源诊断和警告 |
支持 |
|||||
|
工作温度 |
0~60℃ |
|||||
|

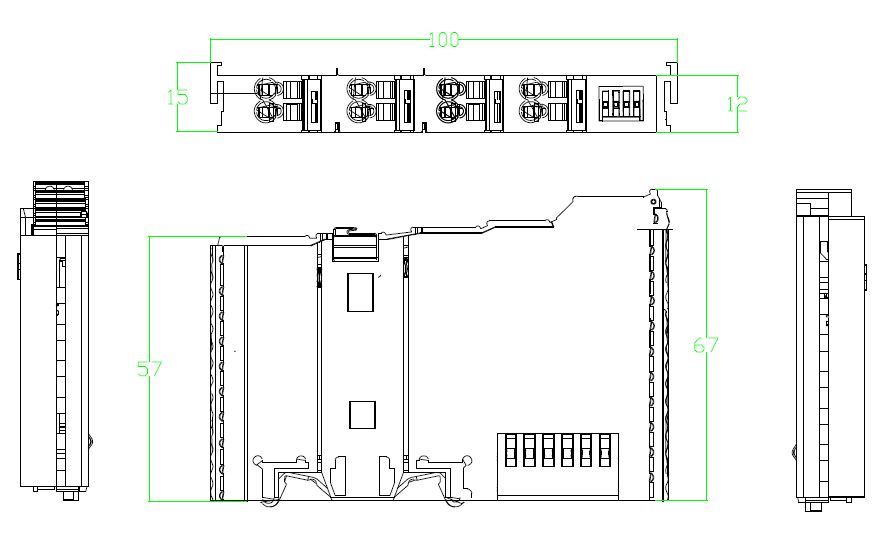

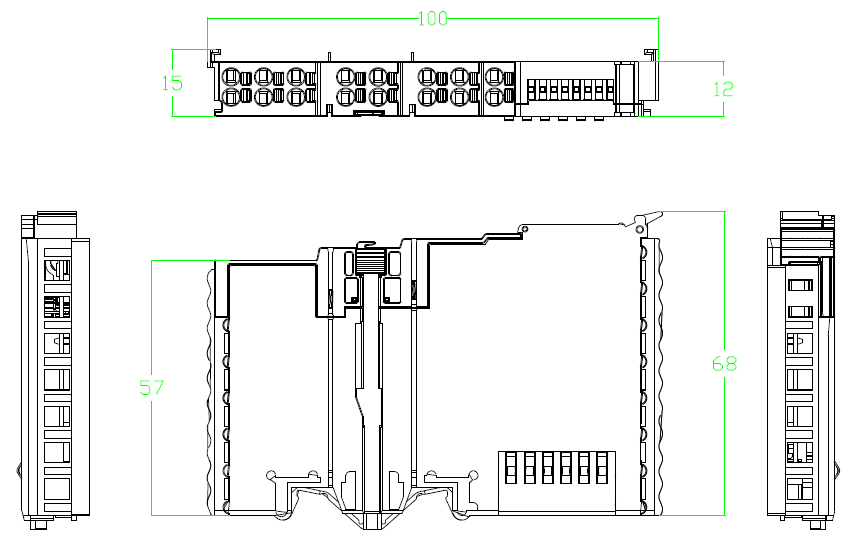

尺寸（长×宽×高） |
15×99×70 |
|||||
|
可选型号 |
说明 |
|
KYDI-1BF22 |
数字量输入模块, 8输入,支持PNP输入、24VDC、模块诊断功能 |
|
KYDI-1NF22 |
数字量输入模块, 8输入,支持NPN输入、24VDC、模块诊断功能 |
|
KYDI-1BH22 |
数字量输入模块, 16输入,支持PNP输入、24VDC、模块诊断功能 |
|
KYDI-1NH22 |
数字量输入模块, 16输入,支持NPN输入、24VDC、模块诊断功能 |
KYDI数字量输入模块使用说明手册-V11
KYDI-1NH22 KYDI-1NF22 KYDI-1BH22 KYDI-1BF22
