KYC300 PLC控制器模块
产品简介

       KYC300 PLC控制器产品KYC系列设计为模组化结构,包含了控制器模块、不同类型I/O模块、电源模块、远程I/O通信模块。
       KYC300 PLC控制器模块,配置了常用的以太网接口、485、CAN接口,提供Modbus TCP/RTU, CANOpen协议,满足了绝大多数工业控制系统对上对下业务需求。KYC300提供了本地DI,DO,AI,AO,支持高速脉冲采集和PWM输出,并支持本地拼接式扩展I/O模块和分布式扩展I/O模块方案,为客户提供灵活的使用方式。


关键特性

资源丰富。提供本地DI、DO、AI、AO、高速脉冲采集、PWM脉冲输出通道,提供485及以太网,支持Modbus TCP/RTU等常用工业通信协议。

运动控制支持。集成12路脉冲输入及4路脉冲输出,助力快速实现设备调速、定位等功能。

扩展灵活。支持拼接式本地扩展IO模块,支持使用以太网或485远程扩展I/O模块,支持第三方通用分布式I/O。

高效编程。使用东土组态编程开发软件MaVIEW,支持拖拽式图形化编程,支持IEC61131-3,支持C++及Matlab/Simulink高级语言编程。

高可靠性。工业级设计,适应恶劣工作环境,-40~75°C宽温运行,IP30防护。

性能参数
控制编程
控制器运算周期 最小10ms,可配置
IEC61131-3 支持ST,LD,FBD
高级编程语言 支持C/C++, Matlab/Simulink
开发环境 MaVIEW
上行协议 Modbus TCP
下行协议 Modbus TCP ,Modbus RTU,CANopen
硬件核心配置
处理器主频 300MHz
存储 128MB
NVRAM 8KB
接口
以太网 2 x 10/100Mbps,RJ45
支持Modbus TCP Server/Client
CAN 1 x CAN,可插拔凤凰端子
支持CAN 2.0B
支持CANopen
串口 1 x RS485,可插拔凤凰端子
最高波特率4Mbps
支持Modbus RTU
调试口 1 x RS232,可插拔凤凰端子
IO端子 可插拔凤凰端子
DI 12通道
支持24VDC数字量输入及高速脉冲输入,软件可配
24VDC数字量输入:"0"信号:-3 - 5 V,<0.5mA,"1"信号:15 - 30 V,>2mA;支持PNP和NPN两种使用方式
高速脉冲输入:最大支持500kHz,支持正交脉冲输入
DO 6通道
24VDC有源输出,通道最大输出电流1.5A,全部通道总输入电流最大4A
AI 4通道
支持0~22mA,0-5.12V ,+-5.12V,0~10.24V,+-10.24V,可配置
16bit,通道精度±0.25%@(-20~60℃)
AO 电流输出,2通道,0~22mA
电压输出,2通道,支持+5 V, +10 V, +10.8 V, ±5 V, ±10 V, ±10.8 V,可配置
12bit,通道精度±0.25%@(-20~60℃)
PWM 4通道
最大输出频率200kHz,脉冲调节精度1Hz
本地IO可扩展模块数量 最大10
远程IO扩展 支持
指示灯
电源指示灯 PWR
系统指示灯 RUN,COM,ALM
通信指示灯 ETH1,ETH2,485,CAN
DI通道指示灯 1,2,3,4,5,6,7,8,9,10,11,12
AI通道指示灯 1,2,3,4
DO通道指示灯 1,2,3,4,5,6
PO通道指示灯 1,2,3,4
电源
供电方式 总线供电,12VDC
系统侧功耗 最大6W@12V
现场侧功耗 最大9.5W@24V
机械结构
机械结构 铝质外壳
防护等级 IP30
尺寸 130mm x 100mm x 60mm (W x H x D)
整机重量 800g
安装方式 导轨安装
环境
工作温度 -40~75℃
存储温度 -40~85℃
散热 无风扇
行业标准
EMI IEC 61000-6-4/CISPR 22
EMS IEC61000-4-2(ESD),±6kV(contact),±8kV(air),level 3
IEC61000-4-3(RS),10V/m(80MHz-1GHz),Level 3
IEC61000-4-4(EFT), ±1kV,Level 3
IEC61000-4-5(Surge), ±1kV,Level 3
IEC61000-4-6(CS),10V(0.15MHz-80kHz),Level 3
IEC61000-4-8(工频磁场),30A/m,Level 3
振动 1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
冲击 5G @ IEC-68-2-27,半正弦波,30 ms

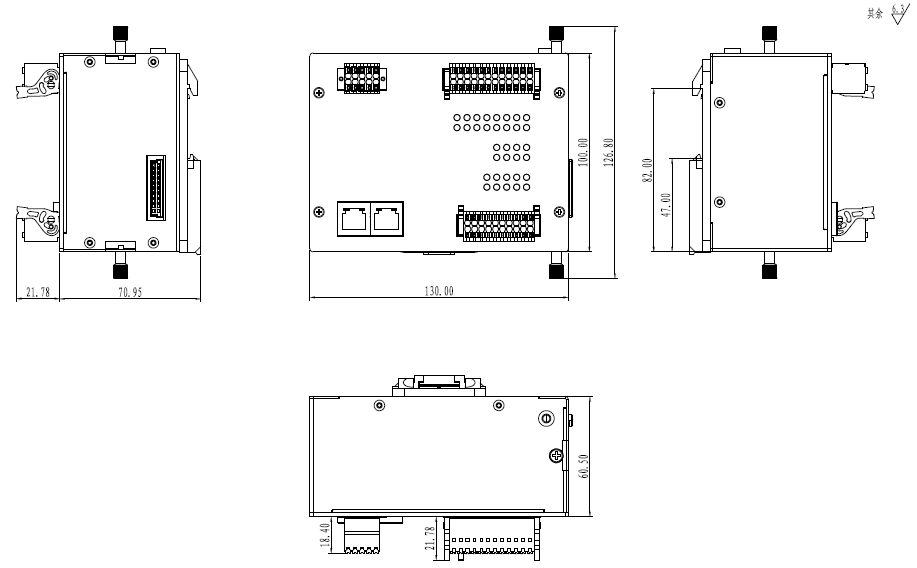

机械尺寸

订购信息

KYC300-211

PLC控制器模块,集成两路以太网接口,1路CAN接口,1路485接口

附件

KYPM-DC24

直流24VDC电源模块
