KYIO-M系列-分布式远程IO系统由通信耦合器模块和扩展IO模块组成，通信耦合器模负责现场总线通讯，可使用ModbusTCP、EtherCAT、Profinet协议实现和主站控制器或者上位机软件的通讯连接。通信耦合器模和扩展IO模块之间可以根据现场需求自由组合，在点位较多的情况下采用分布式IO模块可以实现更低的成本要求。
|
型号 |
KYAI 4通道输入 |
KYAI 2通道输入 |
|
|
产品概述 |
4通道输入、电压、电流型 性能稳定、抗干扰性能强 |
2通道输入、电压，电流型 性能稳定、抗干扰性能强 |
|
|
技术规格 |
|||
|
订货号 |
KYAI-0VC22 |
KYAI-0IC22 |
KYAI-0HB22 |
|
输入点数 |
4输入，电压型 |
4输入，电流型 |
2输入，电压、电流型 |
|
输入类型 |
差分输入 |
||
|
总线5VDC消耗电流 |
<70mA |
||
|
供电极性保护 |
支持 |
||
|
最大可持续电压 |
30V DC |
||
|
量程 |
|||
|
电压（单极性） |
0~10V，0~5V |
-- |
0~10V，0~5V |
|
电压（双极性） |
±10V，±5V |
-- |
±10V，±5V |
|
电流 |
-- |
0~20mA、4~20mA |
0~20mA、4~20mA |
|
数据字 |
|||
|
单极性 |
0~32000，满量程 |
||
|
双极性 |
-32000~32000，满量程 |
||
|
分辨率 |
|||
|
电压（单极性） |
12位 |
||
|
电压（双极性） |
11位+符号位 |
||
|
电流 |
11位 |
||
|
模数转换时间 |
小于300us |
||
|
模拟输入阶跃响应 |
15ms到95% |
||
|
共模抑制 |
40dB，DC -60HZ |
||
|
共模电压 |
信号电压+共模电压（±12V内） |
||
|
输入阻抗 |
≥10MΩ |
-- |
≥10MΩ |
|
隔离 |
|||
|
●通道与总线之间 |
有 |
||
|
显示指示 |
电源供电绿色LED显示 |
||
|
系统电源诊断和警告 |
支持 |
||
|
工作温度 |
0~60℃ |
||
|

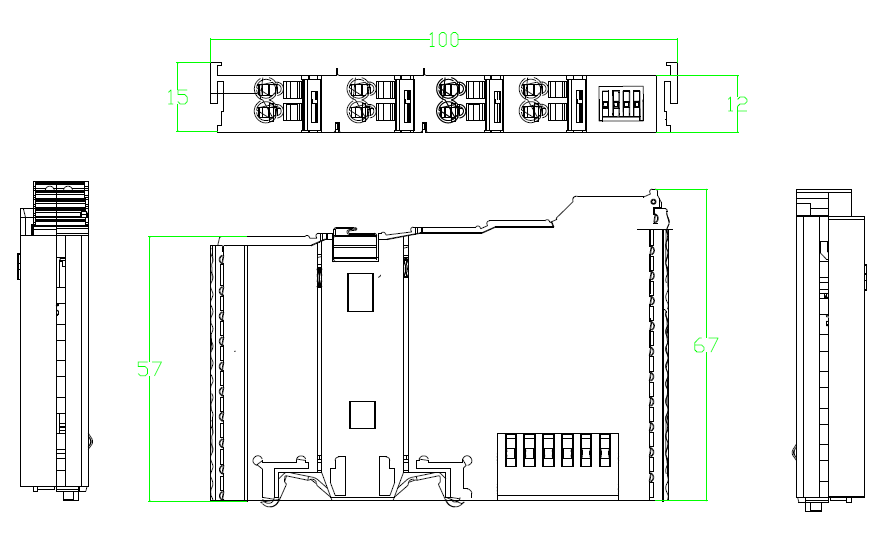

尺寸（长×宽×高） |
15×99×70 |
||
|
可选型号 |
说明 |
|
KYAI-0VC22 |
模拟量输入模块, 4 输入,12位精度，电压输入、模块诊断功能 |
|
KYAI-0IC22 |
模拟量输入模块, 4 输入,12位精度，电流输入、模块诊断功能 |
|
KYAI-0HB22 |
模拟量输入模块, 2 输入,12位精度，电压/电流输入、模块诊断功能 |
KYAI模拟量输入模块使用说明手册-V12
KYAI-0VC22 KYAI-0IC22 KYAI-0HB22
