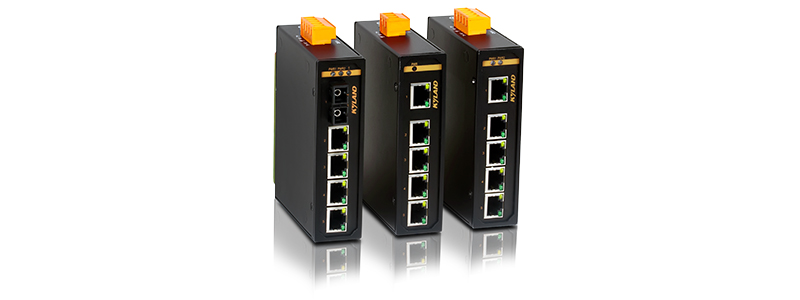

KIEN1005A非网管交换机是一款节能环保的低功耗绿色工业以太网产品,提供5个快速以太网端口,即插即用,满载功耗低于3.5W。其IP40防护的金属外壳,抗强振动的卡轨座,可选的24V/48V/220V输入型号,-40℃~+85℃极端环境温度适应能力及良好的EMC电磁兼容性能,使该系列产品具备在恶劣工业环境下稳定可靠工作的能力,可为电力,智能交通,工厂自动化等工业应用领域组建快速稳定的百兆终端接入网络保驾护航。
绿色工业以太网系列,满载功耗低于3.5W
1个光电可选百兆接口,4个百兆电口
符合工业四级电磁兼容性要求
IP40防护等级
CE, FCC认证
产品规格 | |
技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX和100Base-FX) |
交换属性 | MAC表 2K 包缓冲区 1Mbit 包转发率 0.8Mpps 交换延迟 <10μs |
接口 | 百兆端口 100Base-FX, 单/多模SC任选 10/100Base-T(X), RJ45接口 |
指示灯 | 前面板指示灯 电源指示灯: PWR1, PWR2 接口指示灯:Link/ACT, Speed (电口); Link/ACT (光口) |
电源 | 输入电压 24-48VDC 100-240VAC,50/60Hz; 110-220VDC 接入端子 5芯5.08mm间距插入式端子(24/48VDC) 3芯7.62mm间距插入式端子(220VAC/DC) 功率 <2.3W (24/48VDC) <3.5W (220VAC/DC) 过载保护 支持 反接保护 支持 冗余保护 支持(24/48VDC) |

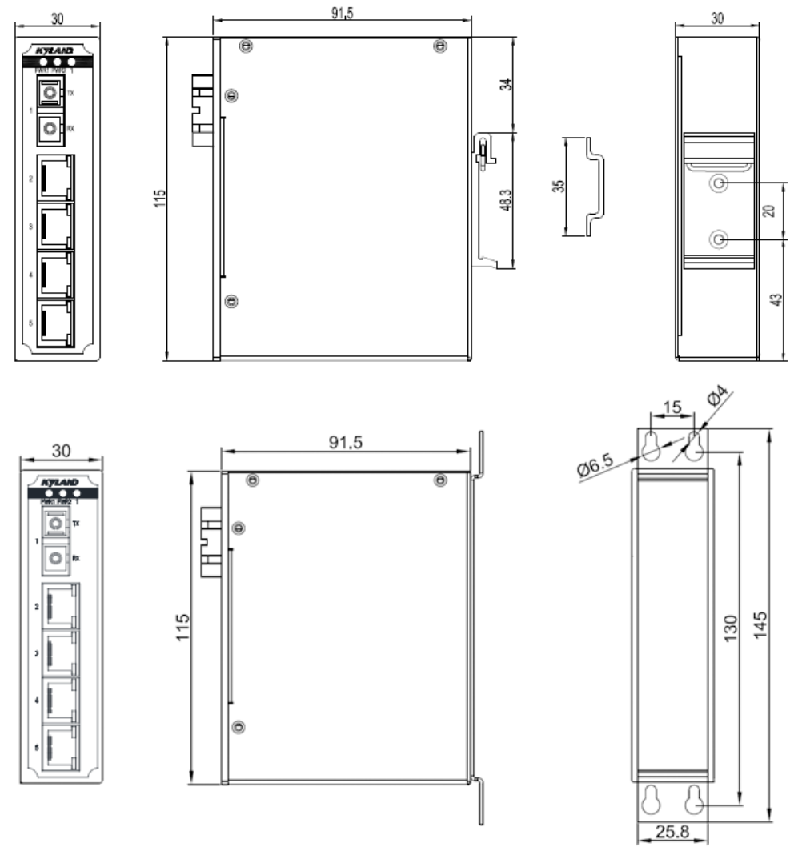

机械结构 | 外壳 金属材质 散热方式 自然冷却, 无风扇 防护等级 IP40 尺寸 30mm×115mm×91.5mm (W×H×D) 重量 0.46Kg 安装方式 DIN卡轨式或壁挂式 |
环境 | 工作温度 -40℃~+85℃ 储存温度 -40℃~+85℃ 相对湿度 5~95%无凝露 |
质保 | MTBF 454730h 保修期 5年 |
认证 | CE, FCC |
行业标准 | EMI FCC CFR47 Part 15, EN55032/CISPR22, Class A EMS IEC61000-4-2(ESD) ±8kV (contact), ±15kV (air) IEC61000-4-3(RS) 10V/m (80MHz~2GHz) IEC61000-4-4(EFT) Power Port: ±4kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±2kV/DM, ±4kV/CM; Data Port: ±2kV IEC61000-4-6(CS) 10V (150kHz~80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
产品型号 | 输出接口 | 电源 |
KIEN1005A-5T-L2-L2 | 5×10/100Base-T(X) RJ45电口 | 24-48VDC (18-72VDC), 冗余输入 |
KIEN1005A-5T-HV | 5×10/100Base-T(X) RJ45电口 | 100-240VAC, 50/60Hz; 110-220VDC(85-264VAC/77-300VDC), 单路输入 |
KIEN1005A-1S4T-SC40-L2-L2 |
1×100Base-FX, 单模光口, SC接头, 1310nm, 40km 4×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC), 冗余输入 |
KIEN1005A-1S4T-SC40-HV |
1×100Base-FX, 单模光口, SC接头, 1310nm, 40km 4×10/100Base-T(X) RJ45电口 |
100-240VAC, 50/60Hz; 110-220VDC(85-264VAC/77-300VDC), 单路输入 |
KIEN1005A-1M4T-SC05-L2-L2 |
1×100Base-FX, 多模光口, SC接头, 1310nm, 5km 4×10/100Base-T(X) RJ45电口 |
24-48VDC (18-72VDC), 冗余输入 |
KIEN1005A-1M4T-SC05-HV |
1×100Base-FX, 多模光口, SC接头, 1310nm, 5km 4×10/100Base-T(X) RJ45电口 |
100-240VAC, 50/60Hz; 110-220VDC(85-264VAC/77-300VDC), 单路输入 |
选购配件
配件型号 |
配件说明 |
DT-BGAZ-01 |
壁挂安装板 |
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
