时间敏感网络（TSN：Time Sensitive Networking ）是IEEE802.1 TSN任务组开发的一套协议标准。该标准定义了以太网数据传输的时间敏感机制，通过允许一些流量分组优先转发，利用门控调度机制清理线路以及带宽预留等机制来保证业务流量在以太网中的传输性能，为标准以太网增加了确定性和可靠性，以确保以太网能够为关键数据的传输提供稳定一致的服务级别。

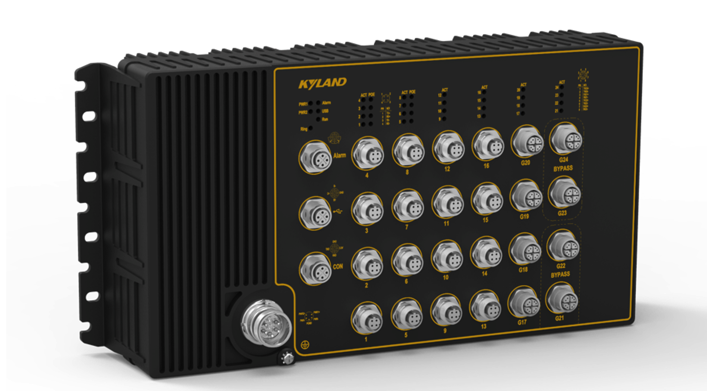

Aquam8124TSN系列是专为轨道交通行业设计的EN50155车载网管型工业以太网交换机，最大支持20个百兆快速以太网接口及4个千兆上行接口，支持壁挂式安装方式，支持宽范围的可操作温度（-40℃~70℃），满足EN50155、EN50121等轨道交通行业标准的要求。
Aquam8124TSN交换机支持时间敏感网络（TSN）特性, 当前可支持的时间敏感网络基础协议包括：IEEE 802.1AS Time Synchronization、IEEE 802.1Qbv Scheduled Traffic 、IEEE802.1Qbu,IEEE802.1Qci,IEEE802.1CB等。
提供支持PoE功能的型号，支持110VDC隔离电源，可提供8个支持IEEE802.3at PoE+（兼容IEEE802.3af）的以太网接口。
| 软件功能 | ||
| 时间敏感网络TSN | 支持IEEE 802.1AS PTP/IEEE 802.1Qbv/IEEE 802.1Qbu/ IEEE 802.1Qci/ IEEE 802.1CB | |
| 交换功能 | 支持VLAN, PVLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持基于流的限速 支持全局广播风暴抑制 |
|
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP |
|
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 支持IGMPv2/v3 |
|
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口MAC地址绑定 |
|
| 服务质量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR队列调度 支持ACL |
|
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持SFTP/HTTP软件升级 支持电源告警, IP/MAC冲突告警, 内存/CPU利用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口接收光功率告警和发送光功率告警 支持DDM(SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持Link-check |
|
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
|
| 时钟管理 | 支持SNTP Client 支持PTP, IEEE1588(硬件和软件支持) |
|
| 技术参数 | 标准 | IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 (PTP V2) IEEE 802.1AS IEEE 802.1Qbv IEEE 802.1Qbu IEEE 802.1Qci IEEE 802.1CB |
| 交换属性 | ||
| 优先级队列 | 8 | |
| VLAN数 | 4K | |
| VLAN ID | 1～4094 | |
| 组播组数 | 8K | |
| MAC表 | 16K | |
| 包缓冲区 | 1Mbit | |
| 交换延迟 | <5μs | |
| Jumbo帧 | 9.6Kbytes | |
| 接口 | ||
| 端口 | 4×10/100/1000Base-T(X) M12 X-Code 接口,支持2对Bypass 20×10/100Base-T(X) M12 D-Code接口，PoE支持IEEE803.2af /Support IEEE802.3at |
|
| Console口 | RS232 M12 A-Code 接口 | |
| 告警端口 | M12 A-Code 接口 | |
| 指示灯 | 前面板指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 PoE指示灯: ACT(PoE型号) 接口指示灯:Link/ACT |
| 电源 | ||
| 输入电压 | 110VDC(66～154DC) | |
| 接入端子 | M23 接口 | |
| 功率 | <100W（带POE） <40W （不带POE） |
|
| 过载保护 | 支持 | |
| 反接保护 | 支持 | |
| 冗余保护 | 支持 | |
| 机械结构 | ||
| 外壳 | 金属材质 | |
| 散热方式 | 自然冷却,无风扇 | |
| 防护等级 | IP40 | |

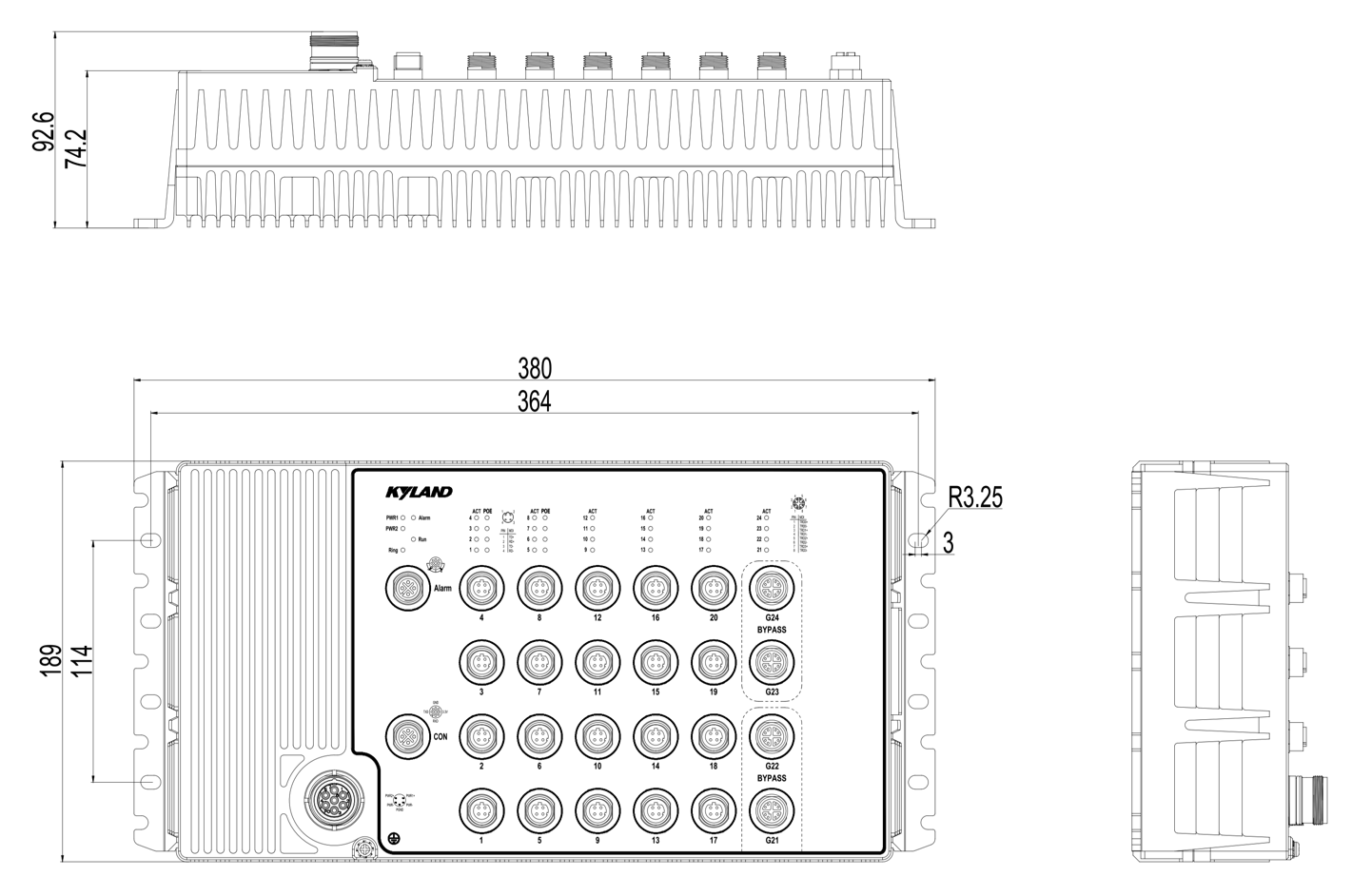

| 尺寸 | 380mm*189mm*92.6mm | |
| 重量 | 小于4.5Kg | |
| 安装方式 | 壁挂式 | |
| 环境 | ||
| 工作温度 | 宽温：-40℃～+85℃ | |
| 储存温度 | -40℃～+85℃ | |
| 相对湿度 | 5～95%无凝露 | |
| 质保 | MTBF | >300000h |
| 行业标准 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | EN50121 | |
| 防火 | EN45545-2 | |
| 安全 | EN62368-1 | |
| 轨道交通 | EN50155、EN50121-1、EN50121-4 | |
| 机械 | IEC61373 (振动和冲击) |
|
产品型号 |
说明 |
|
Aquam8124TSN-B-16GE8GP |
EN50155车载TSN交换机，16×10/100/1000BASE-T(X) M12 port, 8×10/100/1000BASE-T(X) M12 PoE port，支持Bypass功能 |
|
Aquam8124TSN-B-4GE12T8P |
EN50155车载TSN交换机，4×10/100/1000BASE-T(X) M12 port; 12×10/100BASE-T(X) M12 port, 8×10/100BASE-T(X) M12 PoE port，千兆电口支持Bypass功能 |
|
Aquam8124TSN-B-4GE20T |
EN50155车载TSN交换机，4×10/100/1000BASE-T(X) M12 port; 20×10/100BASE-T(X) M12 port,千兆电口支持Bypass功能 |
|
Aquam8124TSN-16GE8GP |
EN50155车载TSN交换机，16×10/100/1000BASE-T(X) M12 port, 8×10/100/1000BASE-T(X) M12 PoE port |
|
Aquam8124TSN-4GE12T8P |
EN50155车载TSN交换机，4×10/100/1000BASE-T(X) M12 port; 12×10/100BASE-T(X) M12 port, 8×10/100BASE-T(X) M12 PoE port |
|
Aquam8124TSN-4GE20T |
EN50155车载TSN交换机，4×10/100/1000BASE-T(X) M12 port; 20×10/100BASE-T(X) M12 port |
Kyland-Aquam8124TSN-Datasheet-CN
