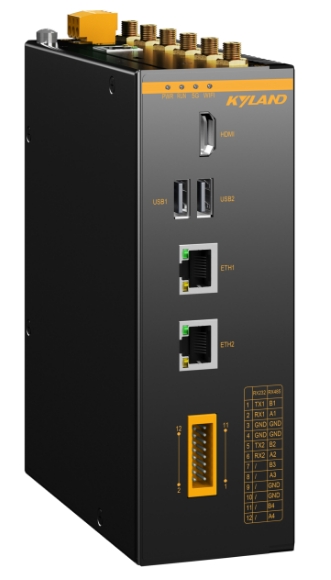

NewPre2300系列采用嵌入式无风扇方式设计，精巧的身材下藏着强大的中国芯。NewPre2300搭载瑞芯微RK3399处理器，采用业界主流的2 x Cortex-A72 + 4 x Cortex-A53大小核架构，并配备四核ARM Mali-T860图形处理器，支持AI加速卡扩展，为边缘计算和边缘控制提供算力支撑。
NewPre2300系列内置IEC61131-3实时控制内核及协议网关软件，支持IEC61131-3控制编程，支持主流工业协议和接口，实现实时控制、高速实时数据采集、边缘计算等多种业务合一的一站式解决方案。
强劲性能：采用ARM 双核Cortex-A72 + 四核 Cortex-A53 处理器 ，频率最高1.8GHz，4GB DDR4 内存和32GB eMMC FLASH，支持扩展AI加速卡，为实现边缘节点数据采集、协议转换、实时控制、机器视觉、智能应用等多种工业级现场应用提供算力保障。
视觉分析：支持四核ARM Mali-T860 图形处理GPU，支持OpenGL ES1.1/2.0/3.0/3.1，支持OpenCL。支持4K VP9 and 4K 10bits H265/H264 视频解码，高达60fps。
高可靠工业设计：采用工业级无风扇设计，卡规式安装，-20 ～ 60℃宽温运行，适合室内安装环境；符合EMC 三级， IP40 防护等级。
多元接入：支持 3G/4G/5G 多种网络模式、 支持WI-FI接口 、 2 x 10/100/1000Base-T(X) 、 支 持 2 x RS485，2 x RS232、支持 8 x DI 、8 x DO。支持多元化接口定制。
丰富的工业协议：内嵌丰富工业协议，支持 Modbus TCP、Modbus RTU、OPC UA、MQTT 等常用工业通信协议，支持DNP3.0、DLT645、IEC101、102、103、104、IEC61850等电力协议。支持自定义协议，支持第三方扩展。
快速网络部署：具有丰富智能的通信互联功能。支持设备管理平台，高效管理大量分散接入的远程设备。
业务融合：支持软件定义控制，实现数采、控制、边缘计算、机器视觉、SCADA 等业务多合一。
| 主系统 | ||
| CPU | 2 x Cortex-A72 + 4 x Cortex-A53，主频最高1.8GHz | |
| 内存 | 4GB LPDDR3 | |
| 存储 | 32GB eMMC | |
| 图形处理器 | 四核ARM Mali-T860 GPU | |
| 视频处理器 | 支持4K VP9 and 4K 10bits H265/H264 视频解码 | |
| AI加速（可选） | RK1808，算力3 TOPs for INT8 | |
| 接口 | ||
| 网络接口 | 2 x 10/100/1000Base-T(X) | |
| USB | 1 x USB2.0，1 x USB3.0 | |
| 串口 | 2 x RS485，2 x RS232 | |
| IO（可选） | 8 x DI、8 x DO | |
| CAN(可选) | 1 XCAN | |
| 显示接口 | 1 x HDMI | |
| 电源 | ||
| 输入电压 | 24VDC | |
| 接口端子 | 3芯5.08mm间距插入式端子 | |
| 功率 | <20W，（不含AI加速） | |
| 过载保护 | 支持 | |
| 反接保护 | 支持 | |
| 指示灯 | PWR，RUN，5G，WIFI | |
| 机械结构 | ||
| 外壳 | 金属 | |
| 散热方式 | 自然冷却 , 无风扇 | |
| 防护等级 | IP40 | |
| 重量 | 1.5kg | |

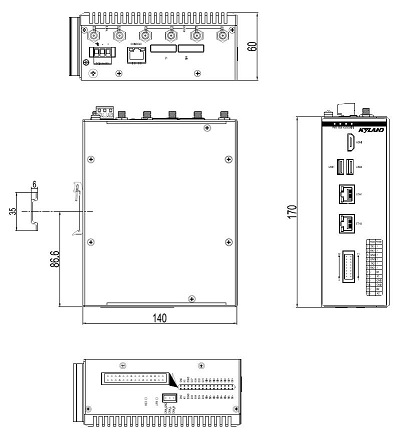

| 尺寸mm | 140x170x60 mm（W x H x D ） | |
| 安装方式 | 卡轨式 | |
| 环境 | ||
| 工作温度 | -20 ～ 60℃ | |
| 存储温度 | -40 ～ 85℃ | |
| 相对湿度 | 5 ～ 95% 无凝露 | |
| 行业标准 | ||
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A | |
| EMS | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV。 IEC 61000-4-3 (RS), 10V/m(80MHz～ 2GHz)。 IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV。 IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV（line to line）,Singal Port:±2kV （line to earth）。 IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m。 |
|
| 机械 | IEC60068-2-6( 振动 ) IEC60068-2-27( 冲击 ) IEC60068-2-32( 自由跌落 ) |
|
| 软件特性 | ||
| 工业协议 | Modbus TCP、Modbus RTU、OPC UA、MQTT | |
| 电力协议 | DNP3.0、DLT645、IEC101、IEC 102、IEC 103、IEC 104、IEC61850 | |
| 5G（可选） | ||
| 扩展接口方式 | M.2 | |
| 组网方式 | SA、NSA | |
| 网络制式 | 5G NR/LTE‐FDD/LTE‐TDD/WCDMA | |
| 频段 | Sub-6Ghz | |
| 天线 | SMA 接口 ( 外螺内孔 )，4 根 | |
| SIM卡 | 抽屉式卡座 | |
| WIFI（可选） | ||
| 扩展接口形式 | MiniPCIE | |
| 标准及频段 | 支持 IEEE802.11b/g/n，2.4G频段，支持AP模式，Station 模式 支持 IEEE802.11ac，5.8G频段，支持 AP 模式，Station 模式 |
|
| 安全加密 | 支持 WEP、WPA、WPA2 等多种加密方式 | |
| 发射功率 | 26dBm（11b），21.5dBm（11g），20dBm（11n），16dBm（11ac） | |
| 接收灵敏度 | <-72dBm@54Mpbs | |
| 天线 | SMA 接口 ( 外螺内孔 )，2 根 | |
| 设备型号 | 规格 |
| NewPre2300-R3399-M2D9MW0-0204A | 2 网4 串，2USB，HDMI，精简版 |
| NewPre2300-R3399-M2D9MW3-0204A | 2 网4 串，2USB，HDMI，5G，WIFI |
| NewPre2300-R3399-M2D9MW1-0204C01A16DIO | 2 网4 串1CAN, 8DI8DO, HDMI, WIFI, 2USB |
| NewPre2300-R3399-M2D9MW3-0204C01A16DIO | 2 网4 串1CAN, 8DI8DO, 2USB, HDMI, WIFI, 5G |
| NewPre2300-R3399-M2D9MW5-0204C01A16DAI | 2 网4 串1CAN,8DI8DO,2USB,HDMI,5G,1808 |
| NewPre2300-R3399-M2D9MW5-0204C01A16DIO | 2 网4 串1CAN,8DI8DO,2USB,HDMI,5G |
Kyland-NewPre2300系列工业服务器-Datasheet
