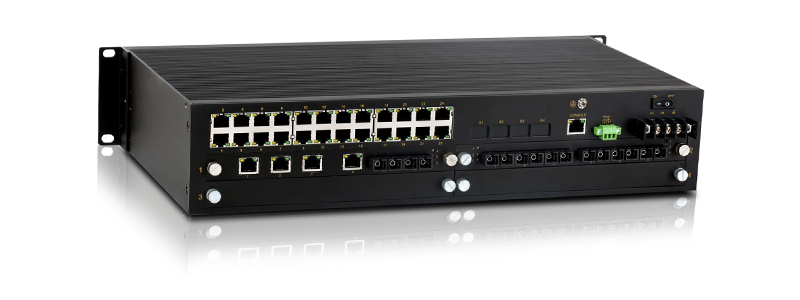

SICOM3048是针对工业通信系统需求设计的二层网管型工业以太网交换机，最大支持4个千兆SFP接口，24个百兆电口和24个光电可选百兆接口，满足IEC61850和IEEE1613标准。SICOM3048交换机为19英寸2U机架式安装,支持前面板安装和后面板安装。SICOM3048支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件。目前已经广泛应用在电力行业,轨道交通行业,智能交通行业和自动控制行业等领域。
| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持STP/RSTP |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 |
| 服务质量管理 | 支持ACL,对L2-L4层数据进行过滤 支持SP,WRR队列调度 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c,可通过Kyvision集中管理 支持FTP软件升级及配置文件导入/导出 支持IP/MAC冲突告警,失电告警,端口告警,环告警 支持RMON 支持端口镜像 支持LLDP 支持Link-check |
| 时钟管理 | 支持SNTP server/client |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 3Mbit 包转发率 13.1Mpps 交换延迟 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 百兆端口 100Base-FX, 单/多模, SC/ST/FC任选 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口 接口卡插槽 4个 |
| 指示灯 | 前面板指示灯 运行指示灯:Run 接口指示灯:Link/ACT, LINK 接口速率指示灯:10M/100M 双工指示灯: DPX 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 24VDC(18-36VDC) 48VDC(36-72VDC) 100-240VAC,50/60Hz;110-220VDC(85-264VAC/120-300VDC) 接入端子 3芯3.81mm间距插入式端子(24VDC,48VDC) 3芯9.5mm间距接线端子(100-240VAC,50/60Hz;110-220VDC) 功率 <36.2W 过载保护 支持 反接保护 支持 冗余保护 不支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 482.6mm×88mm×245mm(W×H×D) 重量 <5Kg 安装方式 19英寸2U机架式 |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 371000h 保修期 5年 |
| 认证 | CE：采用L3:24VDC电源的型号 产品最新认证动态请查询Kyland网站 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脉冲磁场) 1000A/m IEC61000-4-10(阻尼振荡) 100A/m IEC61000-4-12(振荡波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
|
产品型号 |
SICOM3048-MB-Ports-PS |
|
代码定义 |
代码选型 |
|
Ports:端口 |
4GX24T=4×1000Base-X SFP接口;24×10/100Base-T(X)电口 24T=24×10/100Base-T(X)电口 |
|
PS:电源输入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC) L1=48VDC(36-72VDC) L3=24VDC(18-36VDC) |
|
Slot1-Slot4:扩展槽1-4 |
SM3.2-Ports-Connector |
|
Ports:端口 |
6S=6×100Base-FX单模光口 6M=6×100Base-FX多模光口 4S2T=4×100Base-FX单模光口;2×10/100Base-T(X)电口 4M2T=4×100Base-FX多模光口;2×10/100Base-T(X)电口 2S4T=2×100Base-FX单模光口;4×10/100Base-T(X)电口 2M4T=2×100Base-FX多模光口;4×10/100Base-T(X)电口 6T=6×10/100Base-T(X)电口 |
|
Connector:百兆光口参数 |
SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP模块 |
参考工业级千兆SFP模块选购表 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
