深圳地铁二号线
深圳地铁二号线
城市轨道交通(Rail Transit)具有运量大、速度快、安全、准点、保护环境、节约能源和用地等特点。世界各国普遍认识到:解决城市的交通问题的根本出路在于优先发展以轨道交通为骨干...
项目简介

深 圳地铁2号线工程综合监控系统将集成火灾自动报警系统(FAS)(FAS系统包括火灾自动报警系统、气体灭火系统的报警/控制部分以及感温光纤系统三部 分)、环境与设备监控系统(BAS)及电力监控系统(SCADA),FAS/BAS/SCADA将以子系统的形式纳入综合监控系统,由本工程统一实施。综 合监控系统还为除信号系统和屏蔽门系统外的弱电系统提供综合UPS供电。

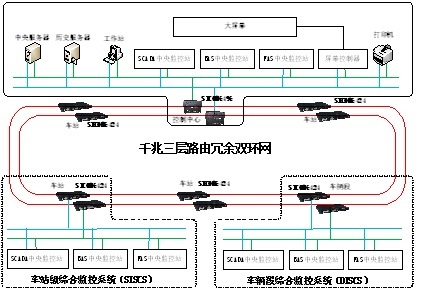

系统拓扑
系统要求

• 具有高可靠性和在轨道环境中有良好抗震动和强电磁干扰能力,保证业务稳定运行;
• 该设备应支持环网自愈技术,单点故障后短期内恢复网络通信,保证网络的通信质量;
• 电磁干扰下,该设备应能以正常运行;
• 具有良好的可管理性,以方便测试、维护、管理;
• 带宽设计应有足够的预留容量,至少为40%,以保证运行可靠及扩展需要

东土方案

• 该项目选用东土SICOM6448SM、SICOM6424SM单肋铝制散热(无风扇)工业以太网交换机,该产品具有IP40防护等级,且交换机采用的工业级元器件MTBF为35年,并涂覆三防,达到防腐防潮的效果,以便适应地铁的恶劣环境。
• 在每个站布置两台三层交换机,以跳接的方式用千兆单模光纤组成千兆光纤路由冗余环网,既保证了骨干网的可靠性又保证了足够的带宽;
• 设备支持Kyvision网管软件,可以远程管理和维护设备;

选择理由

• 东土工业以太网交换机为工业以太网交换机,采用单肋铝制散热(无风扇)方式,防护等级为IP40,并涂覆三防,具有较好的防尘防潮防腐蚀效果,符合工业四级电磁兼容性要求,设备平均无故时间为35年;
• 设备支持环网冗余技术,当网络出现单点故障时,网络可在小于50ms内恢复通信;
• 支持二层、三层设备混合组网;
• 方便灵活的kyvision 网管软件。
