哈得油田油气生产物联网示范工程(A11)视频子网
哈得油田油气生产物联网示范工程(A11)视频子网
哈得油田油气生产物联网示范工程(A11)视频子网
项目简介

塔里木油田通过物联网建设,将从数字油田向智慧油田迈进,最终建设中国石油规范、统一的数据采集与控制、数据传输、生产现场监控与管理以及油气供应系统一体 化集成应用平台,实现油气生产、炼化、储运、销售等全业务链的集中管控,进一步提升中国石油对油气采、炼、储、输、供各个环节的精细化管理能力,降低油气 成本,增强能源综合保障能力。

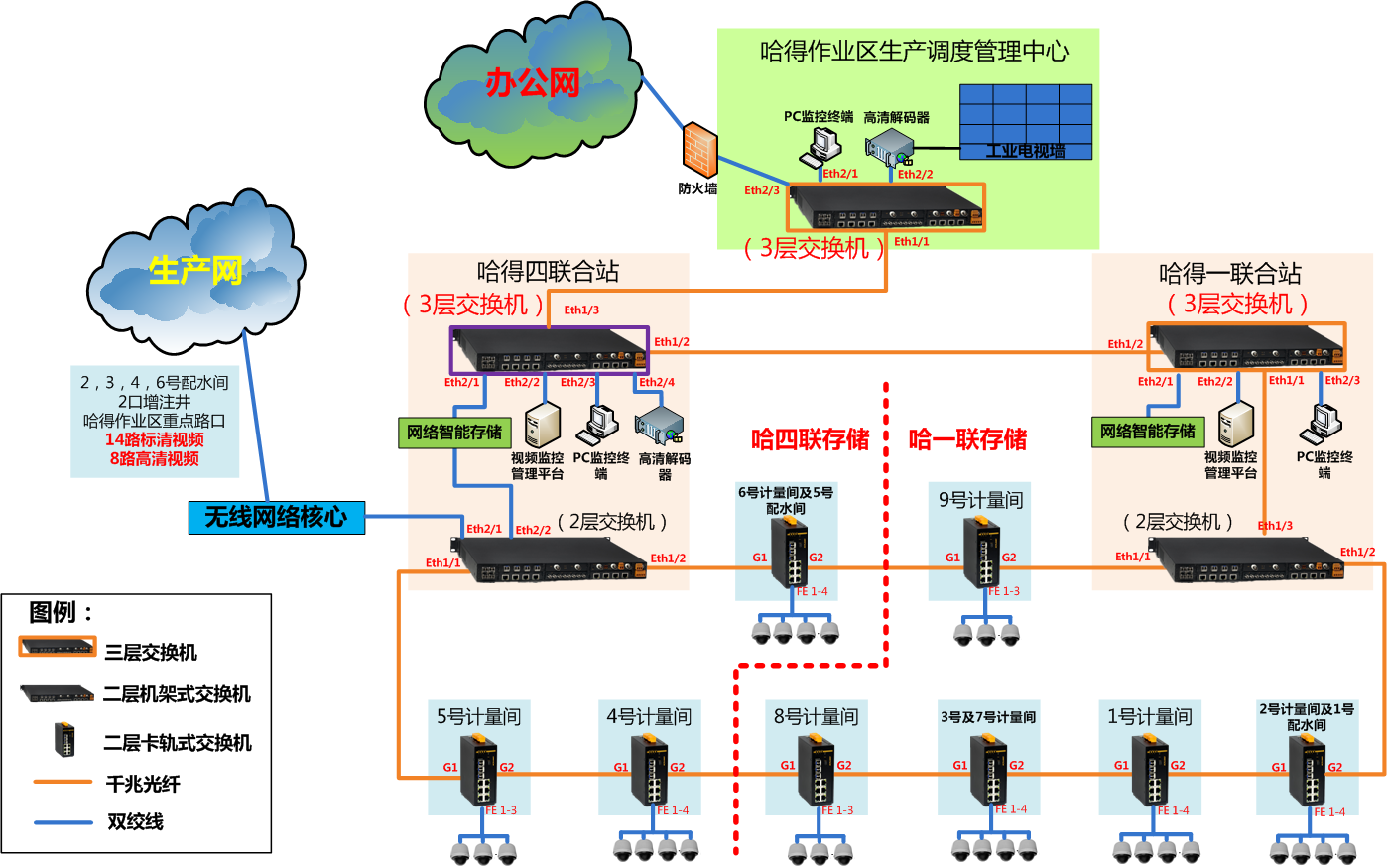

系统拓扑
系统要求

油田各计量间、配水间、个别井场及重点路口视频监控图像数据首先传输至所属联合站站控中心,再传输至哈得作业区生产调度管理中心,通过办公网再传输至基地管控中心;

所有数据流向:油田井场、配水间→计量间→联合站站控中心→作业区生产调度管理中心→塔指基地管控中心。上行流量较大,主要包括工业电视监控图像、生产数据传输、办公网MIS的应用;下行流量较小,主要是视频监控前端控制信号及公共信息网业务的应用。

东土方案

工 业以太网交换机按照视频子网与生产网需物理隔离的要求独立设置,视频子网工业以太网交换机主要传输计量间与联合站内的视频监控图像数据,生产网工业以太网 交换机主要传输井场与配水间通过无线传输系统上传的SCADA生产数据与视频监控图像数据,重点路口通过无线传输系统上传的视频监控图像数据,以及计量间 与联合站内的SCADA生产数据。

工 业以太网交换机按照视频子网与生产网需物理隔离的要求独立设置。在哈得作业生产调度中心、哈得四联合站、哈得一联合站各配置两台工业三层交换机,共计6 台。哈得四联合站、哈得一联合站各配置2台机架式工业二层网络交换机,共计4台。在6号计量间、9号计量间、5号计量间、4号计量间、8号计量间、3号计 量间、1号计量间、2号计量间各配置2台网管型工业卡轨交换机,在哈得四联合站站外移动基站配置1台网管型工业卡轨交换机,共计17台。

工业电视系统中还包括2号配水间、3号配水间、4号配水间、6号配水间、1号计量间、2号计量间及1号配水间、3号及7号计量间、4号计量间、5号计量间、6号计量间及5号配水间、8号计量间、9号计量间使用到的12台8电口交换机。

视 频子网的所有二层交换机组成一个千兆冗余光纤环网,开启DRP冗余环网协议(国际标准),当网络出现单点故障时网络可在小于20ms内无扰切换恢复通信, 保证网络的正常传输,提高网络的安全性。生产调度管理中心-哈得四联合站-哈得一联合站采用链型方式组网,哈得一联合站的三层交换机级联本站的二层交换 机。

选择理由

东土工业以太网设备采用单肋铝制散热(无风扇)方式,防护等级为IP40,具有较好的防尘防潮防腐蚀效果,符合工业四级电磁兼容性要求,设备平均无故时间为35年;

交换机支持环网冗余技术,当网络出现单点故障时,网络可在小于20ms内恢复通信;

东土先进的零丢包技术,可以保证突发视频数据不丢包;

方便灵活的管理软件,方便客户远程管理和维护设备。
