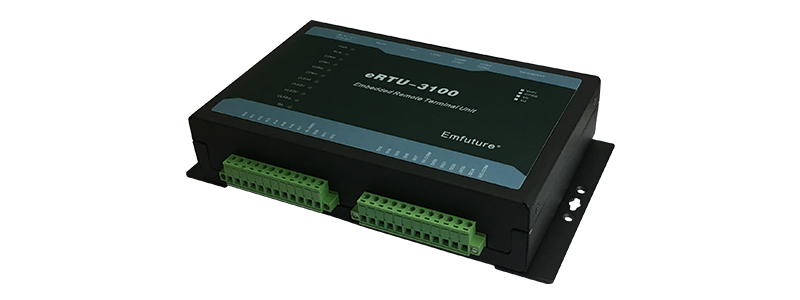

eRTU-3100
高性能RISC架构eRTU智能控制器,400MHz主频,2网口,4串口,WIFI,多路DI/DO、AI/AO及大容量SD存储
产品简介

eRTU-3100系列智能控制器基于RISC 架构工业级ARM9处理器构建,主频为400MHz,支持2个10/100Mbps自适应工业以太网接口,4个串口(RS232/485可选择),符合IEEE802.1a/b/g标准的无线通讯协议连接(WIFI),8路DI、2路DO、8路AI、2路AO及大容量SD存储,是面向工业现场信号采集和对现场设备控制的理想选择 。

eRTU-3100系列采用高性能、低功耗、小体积的嵌入式微处理器,内嵌128MB DDR2 SDRAM、256MB Flash存储器,以及容量高达64GB的SD存储卡,具有强大的运算及存储能力,可实现现场数据的实时采集与处理、复杂控制算法以及海量现场数据存储,配合丰富的外围接口,非常适合于需要较高运算能力的数据采集与控制系统、通讯系统、远程设备监控等应用场合。强固型金属外壳及内部电路“三防”处理,尤其适合现场恶劣环境。

eRTU-3100系列智能控制器预装嵌入式Linux操作系统,为用户软件开发提供了一个开放、高效的软件平台,结合中嵌科技自主开发的EMIDE开发环境,可方便、高效的完成应用程序开发及交互调试。

关键特性

 强固外壳设计,电路三防处理,适合现场恶劣环境

 工业级ARM9处理器,400MHz主频

 128MB DDR2 SDRAM,256MB Flash

 2个10/100Mbps工业以太网接口

 4个用户串口,RS232/485可选择

 WIFI无线局域网支持

 8路DI、2路DO

 8路16位AI,2路12位AO

 大容量SD存储卡接口

 内置实时时钟(RTC)及蜂鸣器

 内置温度传感器及硬件加密

 Linux操作系统支持

 支持 -40~80℃ 工业宽温应用

性能参数
硬件规格
主系统 CPU: 工业级ARM9处理器,400MHz主频
RAM: 128MB DDR2 SDRAM
Flash: 256 MB NAND Flash
存储: 大容量SD存储接口,最大64GB
网络接口 LAN : 10/100Mbps自适应工业以太网,RJ45
保 护:15KV 空气放电及 8KV 接触放电保护
串行接口 标 准: RS232(TxD、RxD、GND)
RS485(Data+、Data-、GND)
光电隔离: 每通道独立光电隔离
串口保护: 所有信号线均提供 15KV ESD
流向控制: RS485自动数据流向控制
通信协议: Modbus RTU/ASCII协议支持
WLAN(WIFI) 兼容标准: 802.11a/b/g
射频类型: DSSS、CCK、OFDM
传输速率: 150Mbps
传输距离: 200米(空旷无遮挡区域)
数字输入 干节点: 逻辑0(短路到GND),逻辑1(断开)
湿节点: 逻辑0 (3VDC以下),逻辑1(10~30 VDC)
保 护: 4KV光电隔离;36 VDC过压保护
数字输出 继电器: C型(寿命大于10万次),容量1A @120 VAC 或1A @ 24VDC,支持常开或常闭触点
模拟输入 信号类型: 单端信号输入
分辨率: 16位
信号形式: 0~5V,0~10V,4~20mA
采样率: 每通道不低于100次/秒
模拟输出 分辨率: 12位
信号形式: 0~10V,4~20mA
负载电阻: 小于250欧姆
LED指示灯 系 统: 电源、运行
串 口: TXD/RXD
网 络: ACT/LINK(位于RJ45连接器)
WIFI: WIFI工作状态指示
按钮 功 能: 支持“重置为出厂默认设置”
RTC RTC: 内嵌带后备锂电池的RTC
机械特性 外 壳: SECC金属板(1mm)
重 量: 500g
尺 寸: 197×44×125 mm
安装方式: 壁挂安装或导轨安装
工作环境 工作温度: -40~80 ℃
工作湿度: 5~95% RH
存储温度: -50~100℃
抗震性能: 1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
抗冲击: 5G @ IEC-68-2-27,半正弦波,30 ms
电源需求 电源输入: 9~48 VDC,推荐使用12 VDC /24VDC
系统功耗: 200 mA @ 12 VDC,2.4 W
可靠性 报警工具: 内建蜂鸣器
温度监控: 内建温度传感器,可用于温度监控
看门狗 : 硬件看门狗(WDT)监控
MTBF: 大于10万小时
安全性 硬件加密: 内建独立硬件加密电路,保护用户IP
保修期 5 年
软件规格 Linux(预装) 操作系统: 3.6
BootLoader:UBoot
文件系统:JFFS2,YAFFS2,NFS,Ext2,Ext3
协议栈 :TCP,UDP,IPv4,SNMPv1/v2/v3,ICMP,ARP,HTTP,CHAP,PAP,DHCP,NTP,NFS, Telnet,FTP,TFTP,PPP,PPPoE
网络安全: iptables firewall
嵌入式Web服务器:
可创建和管理网站,支持PHP和XML
终端服务器(SSH):
为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信
拨号网络服务(PPP):
Linux下的PPP守护进程,可通过PPP协议完成拨入和拨出任务,实现与其它主机之间的网络连接
文件服务器:允许用户通过网络访问文件和资源
看门狗服务:
在指定时间内通过CPU硬件实现系统重启(可配置为系统管理或用户管理)
基于Web的系统配置与整机测试服务:
通过IE或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试
应用开发软件:
• GNU C library
• GNU C/C++ cross-compiler
• EmFuture API Library(AI/AO、DI/DO、PI/PO、WDT,Serial I/O Control,RTC,蜂鸣器,温度传感器,硬件加密API)
• EMIDE开发环境(支持类似于PC的项目开发体验,支持源码级的交互调试)
• 支持ipkg文件包管理系统(方便中间应用开发库的快速交叉编译与集成)
通讯协议:
• 完整TCP/IP协议栈
机械尺寸
订购信息

eRTU-3100

高性能RISC架构eRTU智能控制器,400MHz主频,2个百兆网口、4串口、大容量SD存储卡接口(可拔插);8路AI、2路AO、8路DI、2路DO



eRTU-3100-W

高性能RISC架构eRTU智能控制器,400MHz主频,2个百兆网口、4串口、WIFI、大容量SD存储卡接口(可拔插);8路AI、2路AO、8路DI、2路DO
