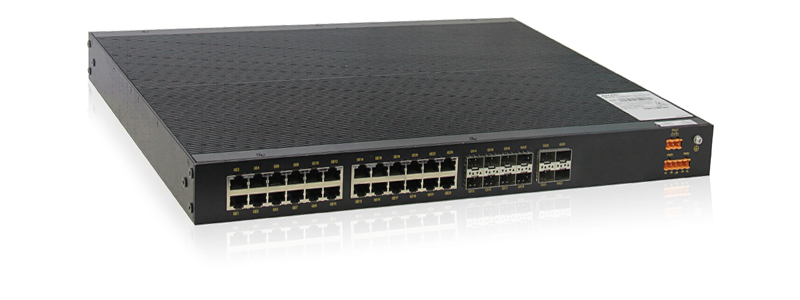

SICOM3024G是Kyland专门针对EMC性能要求严格的工业通信系统需求设计开发的一款全千兆二层交换机。SICOM3024为19英寸1U机架式设备，端口配置：（1）12个光电复用千兆接口和12个千兆电口；（2）24个千兆电口， 为用户提供了非常大的灵活性。此产品支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件。该产品目前已经广泛应用在石油化工、工业自动化及其他对EMC性能有严酷要求的工业通信系统中。
| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP，自愈时间<20ms 支持RSTP/MSTP，兼容STP |
| 组播技术 | 支持IGMP snooping 支持静态组播 |
| 安全技术 | 支持HTTPS/SSL 支持SSH 支持用户分级 |
| 服务质量管理 | 支持ACL,对L2-L4层数据进行过滤 支持802.1p(CoS),DSCP 支持SP,WRR队列调度 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持SFTP, TFTP, HTTP, HTTPS方式文件传输及软件升级 支持IP/MAC冲突告警,失电告警,电源告警,端口LinkDown告警,环告警 支持端口镜像 支持Syslog 支持RMON 支持LLDP 支持SNTP |
| IP管理 | 支持DHCP server/snooping/client |
| 技术参数 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1d(STP) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) |
| 交换属性 | 优先级队列 8 VLAN数 4K VLAN ID 1～4093 组播组数 8K MAC表 8K 包缓冲区 4Mbit 交换延迟 <5μs |
| 接口 | Console口：RS232,RJ45 告警端口：3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,10A@1s, 60W Max |
| 指示灯 | 前面板指示灯 告警指示灯:Alarm 运行指示灯:Run 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT 接口速率指示灯:Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子 功率 <42W 过载保护 支持 反接保护 支持 冗余保护 支持 |
| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP30 尺寸 482.6mm×44mm×325mm(W×H×D) 重量 <10Kg 安装方式 19英寸1U机架式 |
| 环境 | 工作温度 -20℃～+60℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 972889h 保修期 5年 |
| 认证 | CE,FCC |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz-80MHz) IEC61000-4-8(工频磁场) 30A/m(cont.) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
推荐型号
| 产品型号 | 型号说明 |
| SICOM3024G-12G12GE-HV | 12×1000Base-X, 10/100/1000Base-T(X) combo port; 12×10/100/1000Base-T(X) RJ45 port，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SICOM3024G-12G12GE-HV-HV | 12×1000Base-X, 10/100/1000Base-T(X) combo port; 12×10/100/1000Base-T(X) RJ45 port，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
| SICOM3024G-24GE-HV | 24×10/100/1000Base-T(X) RJ45 port，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，单电源 |
| SICOM3024G-24GE-HV-HV | 24×10/100/1000Base-T(X) RJ45 port，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余电源 |
选购配件
| 配件 | 配件说明 |
| 千兆SFP模块 | 参考工业级千兆SFP模块选购表 |
| 百兆SFP模块 | 参考工业级百兆SFP模块选购表 |
| RJ45防尘罩 | 单口RJ45防尘罩，型号：DT-FCZ-RJ45-01 |
| 串口线 | RJ45/DB9，2米，编码：111030019 |
| 电源线 | 3相电源线，3米，编码：111020004 |
| 电源端子 | 5芯5.08毫米间距电源端子，编码：107010505 |
| 告警端子 | 3芯5.08毫米间距告警端子，编码：107010520 |
| 挂耳 | 单个安装挂耳，编码：109999003 |
Kyland-SICOM3024G-Datasheet-CN Kyland-SICOM3024G-硬件安装手册-V10-CN Kyland-SICOM3024G-软件操作手册-V10-CN
