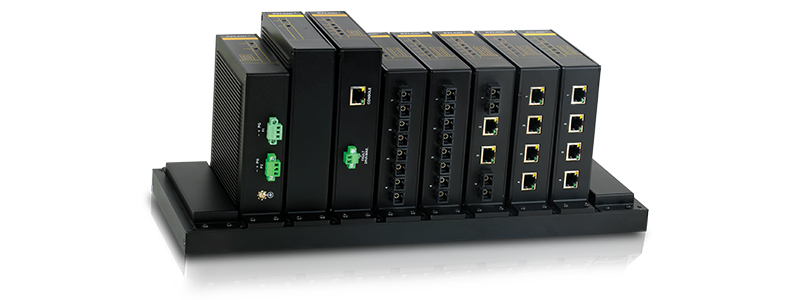

SICOM4000是针对EMC性能要求严格的工业通信系统需求设计的二层网管型工业以太网交换机，最大支持4个千兆SFP接口及24个光电可选百兆接口或24个RS232/RS485串行接口。SICOM4000交换机为卡轨式模组化设计，扩展灵活方便。SICOM4000支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性，并支持Console、Telnet、Web多种管理方式以及基于SNMP的网管软件，目前已经广泛应用在多个行业的通信系统中。
| 软件功能 | |
| 交换功能 | 支持VLAN 支持端口聚合 支持端口流控 支持端口限速 支持广播风暴抑制 |
| 冗余技术 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms 支持STP/RSTP |
| 组播技术 | 支持IGMP Snooping 支持静态组播 |
| 服务质量管理 | 支持SP, WRR队列调度 支持ACL, 对L2-L4层数据进行过滤 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c,可通过Kyvision集中管理 支持FTP软件升级 支持电源告警,端口告警,环告警 支持RMON 支持端口镜像 支持LLDP |
| 产品规格 | |
| 标准 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1D(STP) IEEE 802.1w(RSTP) |
| 交换属性 | 优先级队列 4 VLAN数 256 VLAN ID 1-4093 组播组数 256 MAC表 8K 包缓冲区 3Mbit 包转发率 9.5Mpps 交换延迟 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口 百兆端口 100Base-FX, 单/多模, SC/ST/FC任选; 10/100Base-T(X), RJ45接口 串行口 RS232/RS485 Console口 RS232,RJ45 告警端口 2芯3.81mm间距插入式端子,250VAC/220VDC Max,120mA Max 接口卡插槽 10个 |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed 后面板指示灯 接口指示灯:Link/ACT 接口速率指示灯:Speed |
| 电源 | 输入电压 48VDC(36-72VDC); 24VDC(18-36VDC) 接入端子 3芯3.81mm间距插入式端子 功率 <24W(全以太网口); <36W(全串行口) 过载保护 支持 反接保护 支持 冗余保护 支持 |

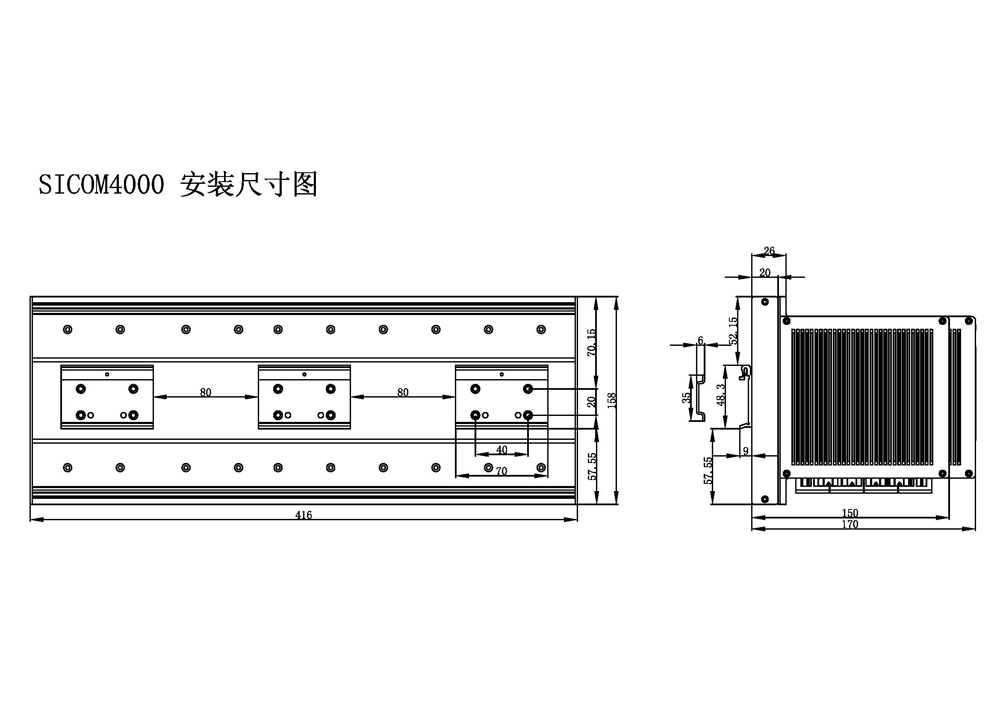

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 防护等级 IP40 尺寸 416mm×170mm×158mm(W×H×D) 重量 <8Kg 安装方式 DIN卡轨式 |
| 环境 | 工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5-95%无凝露 |
| 质保 | MTBF 282000h 保修期 5年 |
| 认证 | CE(EMC), FCC: 采用L3:24VDC电源的型号. |
| 行业标准 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
推荐型号
|
产品型号 |
SICOM4000-MB |
|
代码定义 |
代码选型 |
|
MB:主机 |
SICOM4000主机 |
|
电源模块:电源模块插槽 |
SM4.1-Power-PS |
|
Power:电源模块 |
SICOM4000电源模块 |
|
PS:电源输入 |
L1=48VDC(36-72VDC),冗余输入 L3=24VDC(18-36VDC),冗余输入 |
|
接口模块:接口模块插槽 |
SM4.1-Ports-Connector-PS |
|
Ports:端口 |
4GX=4×1000Base-X,10/100/1000Base-T(X) SFP接口 4S=4×100Base-FX,单模光口 4M=4×100Base-FX,多模光口 2S2T=2×100Base-FX,单模光口;2×10/100Base-T(X)电口 2M2T=2×100Base-FX,多模光口;2×10/100Base-T(X)电口 4T=4×10/100Base-T(X)电口 4D=4×RS232/RS485串口 |
|
Connector:百兆光口参数 |
SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km |
|
PS:适用主机类型 |
L1=适用于电源类型为L1的主机 L3=适用于电源类型为L3的主机 |
选购配件
|
配件型号 |
配件说明 |
|
千兆SFP模块 |
参考工业级千兆SFP模块选购表 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩 |
