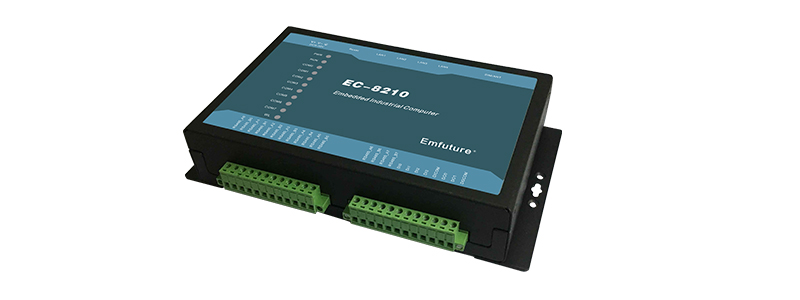

EC-8210
PowerPC架构壁挂式工业级嵌入式计算机,支持8个串口,4个百兆网口及多路DIO
产品简介

EC-8210系列壁挂式工业级嵌入式计算机基于PowerPC架构工业级处理器构建,主频为300MHz,支持4个10/100Mbps 自适应工业以太网接口,8个RS485 串行通讯接口,4路DI、2路DO,内置RTC、蜂鸣器、温度传感器及硬件加密电路等,可为用户提供强大的运算能力和灵活多样的通讯模式,是工业现场通信应用的理想选择。

EC-8210系列产品采用高性能、低功耗、小体积的嵌入式微处理器,内嵌 128MB SDRAM、8MB Flash存储器,非常适合于需要较高运算能力的数据采集与控制系统、通讯系统、远程设备监控等应用场合。

EC-8210预装Linux2.6嵌入式操作系统,为用户软件开发提供了一个开放、高效的软件平台,结合中嵌科技自主开发的 EMIDE 开发环境,可方便、高效的完成应用程序开发及交互调试。

关键特性

 工业级PowerPC处理器,300MHz主频

 128MB DDR2 SDRAM,8MB Flash

 4个100Mbps工业以太网接口

 8个RS485 串行通讯接口

 4路DI、2路DO

 内置实时时钟(RTC)蜂鸣器

内置温度传感器及硬件加密

预装Linux2.6

 支持 -40~80℃ 工业宽温应用

性能参数
硬件规格
主系统 CPU: 工业级PowerPC处理器,300MHz
RAM: 128MB SDRAM
Flash: 8MB Flash
串行接口 标 准: RS485(Data+、Data-、GND)
串口保护: 所有信号线均提供 15KV ESD
流向控制: RS485自动数据流向控制
数字输入 干节点: 逻辑0(短路到GND),逻辑1(断开)
湿节点: 逻辑0 (3VDC以下),逻辑1(10~30 VDC)
保 护: 4KV光电隔离;36 VDC过压保护
数字输出 继电器: C型(寿命大于10万次),容量1A @120 VAC 或1A @ 24VDC,支持常开或常闭触点
LED指示灯 系 统: 电源、运行
串 口: TXD/RXD(COM0~COM7)
网 络: ACT/LINK(位于RJ45连接器)
RTC RTC: 内嵌带后备锂电池的RTC
按钮 功 能: 支持“重置为出厂默认设置”
机械特性 外 壳: SECC金属板(1mm)
重 量: 500g
尺 寸: 197×44×125 mm
安装方式: 壁挂安装或导轨安装
工作环境 工作温度: -40~80 ℃
工作湿度: 5~95% RH
存储温度: -50~100℃
抗震性能: 1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
抗冲击: 5G @ IEC-68-2-27,半正弦波,30 ms
网络接口 LAN : 10/100Mbps自适应工业以太网,RJ45
隔离保护: 15KV 空气放电及 8KV 接触放电保护
可靠性 报警工具: 内建蜂鸣器
温度监控: 内建温度传感器,可用于温度监控
看门狗 : 硬件看门狗(WDT)监控
MTBF: 大于10万小时
安全性 硬件加密: 内建独立硬件加密电路,保护用户IP
电源需求 电源输入: 9~30 VDC,推荐使用12 VDC
系统功耗: 300 mA @ 12 VDC,3.6 W
保修期 5 年
软件规格 Linux(预装) 操作系统: 2.6.27
文件系统: JFFS2,YAFFS2,NFS,Ext2,Ext3
协议栈 : TCP,UDP,IPv4, ICMP,ARP,HTTP,CHAP,PAP,DHCP,NTP,NFS,Telnet,FTP,TFTP,PPP,PPPoE
网络安全: iptables firewall
嵌入式Web服务器:
可创建和管理网站,支持PHP和XML
终端服务器(SSH):
为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信
拨号网络服务(PPP):
Linux下的PPP守护进程,可通过PPP协议完成拨入和拨出任务,实现与其它主机之间的网络连接
文件服务器:允许用户通过网络访问文件和资源
看门狗服务:
在指定时间内通过CPU硬件实现系统重启(可配置为系统管理或用户管理)
基于Web的系统配置与整机测试服务:
通过IE或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试
应用开发软件:
• GNU C library
• GNU C/C++ cross-compiler
• EmFuture API Library(WDT,Serial I/O Control,RTC,蜂鸣器,温度传感器,硬件加密API)
• EMIDE开发环境(支持类似于PC的项目开发体验,支持源码级的交互调试)
• 支持ipkg文件包管理系统(方便中间应用开发库的快速交叉编译与集成)
通讯协议:
• 完整TCP/IP协议栈
机械尺寸
订购信息

EC-8210

PowerPC壁挂式工业级嵌入式计算机,2个百兆网口、8串口(RS485)、4路DI、2路DO
