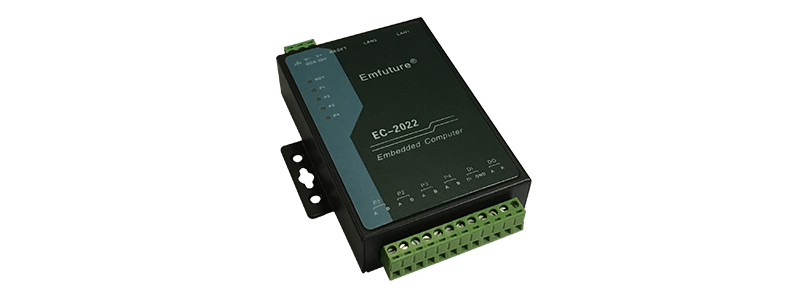

EC-2022
400MHz RISC架构嵌入式计算机,支持4个串口,2个网口,1路DI,1路DO及TF存储卡接口
产品简介

EC-2022系列是基于RISC架构工业级ARM9处理器构建的壁挂式嵌入式计算机,支持2个10/100M自适应工业以太网和4个RS485串行通讯接口,以及1路DI和1路DO,可为用户提供强大的运算能力和灵活多样的通讯模式。该系列产品CPU采用高性能、低功耗、小体积的ARM9处理器,内嵌128MB DDR2 SDRAM和256MB Flash存储器及大容量TF存储卡接口,内嵌RTC及蜂鸣器、温度传感器及硬件加密电路,丰富的通讯端口非常适合于协议转换、数据采集或通讯管理等应用场合。EC-2022系列预装Linux3.6嵌入式操作系统,为用户软件开发提供了一个开放、高效的软件平台,结合中嵌科技自主开发的EMIDE开发环境,可方便、高效的完成应用程序开发及交互调试。

关键特性

工业级 ARM9,400MHz 处理器

128MB DDR2 SDRAM,256MB  Flash

内嵌大容量TF存储卡接口

2个10/100M自适应工业以太网接口

4个RS485串口

1路DI、1路DO

内置实时时钟(RTC)及蜂鸣器

内置温度传感器及硬件加密

预装Linux3.6

支持 -40~80℃ 工业宽温应用

性能参数
硬件规格
主系统 CPU: 工业级ARM9处理器,400MHz
RAM: 128MB DDR2 SDRAM
Flash: 256MB Flash
存储扩展: 内嵌大容量TF存储卡接口,最大64GB
网络接口 LAN : 10/100Mbps自适应,RJ45
隔离保护:15KV 空气放电及 8KV 接触放电保护
串行接口 标 准: RS485
信 号: Data+、Data-、GND
串口保护: 所有信号线均提供 15KV ESD
流向控制: RS485自动数据流向控制
数字输入 干节点: 逻辑0(短路到GND),逻辑1(断开)
数字输出 继电器: 光耦继电器,无触点,容量1A@60VAC或1A @ 60VDC
LED指示灯 电 源: RDY
串 口: P1~P4
网 络: ACT/LINK(位于RJ45连接器)
RTC RTC: 内嵌带后备锂电池的RTC
按钮 功 能: 支持“重置为出厂默认设置”
机械特性 外 壳: SECC金属板(1mm)
重 量: 250g
尺 寸: 77×111×26 mm
安装方式: 壁挂式或导轨式安装
工作环境 工作温度: -40~80 ℃
工作湿度: 5~95% RH
存储温度: -50~100℃
抗震性能: 1G @ IEC-68-2-6,正弦波,5~500 Hz,1 Oct./min,1 hr/axis.
抗冲击: 5G @ IEC-68-2-27,半正弦波,30 ms
电源需求 电源输入: 9~30 VDC,推荐使用12 VDC
系统功耗: 150 mA @ 12 VDC,1.8 W
可靠性 报警工具: 内建蜂鸣器
温度监控: 内建温度传感器,可用于温度监控
看门狗 : 硬件看门狗(WDT)监控
MTBF: 大于10万小时
安全性 硬件加密: 内建独立硬件加密电路,保护用户IP
保修期 保修期: 5年
软件规格 Linux(预装) 操作系统: 3.6
文件系统: JFFS2,YAFFS2,NFS,Ext2,Ext3
协议栈 : TCP,UDP,IPv4,ICMP,ARP,HTTP,CHAP,PAP,DHCP,NTP,NFS,Telnet,FTP,TFTP,PPP,PPPoE
网络安全:iptables firewall
嵌入式Web服务器:
可创建和管理网站,支持PHP和XML
终端服务器(SSH):
为两个不受信任的主机在没有安全机制的网络之间提供安全的加密通信
拨号网络服务(PPP):
Linux下的PPP守护进程,可通过PPP协议完成拨入和拨出任务,实现与其它主机之间的网络连接
文件服务器:允许用户通过网络访问文件和资源
看门狗服务:
在指定时间内通过CPU硬件实现系统重启(可配置为系统管理或用户管理)
基于Web的系统配置与整机测试服务:
通过IE或其他浏览器可以完成系统的功能配置和板载所有部件的验证测试
应用开发软件:
• GNU C library
• GNU C/C++ cross-compiler
• EmFuture API Library(WDT,Serial I/O Control,RTC,蜂鸣器,温度传感器,硬件加密API)
• EMIDE开发环境(支持类似于PC的项目开发体验,支持源码级的交互调试)
• 支持ipkg文件包管理系统(方便中间应用开发库的快速交叉编译与集成)
通讯协议:
• 完整TCP/IP协议栈;
机械尺寸
订购信息

EC-2022400MHz 嵌入式计算机,2网口4串口(RS485,凤凰端子),1路DI、1路DO,内嵌TF接口
