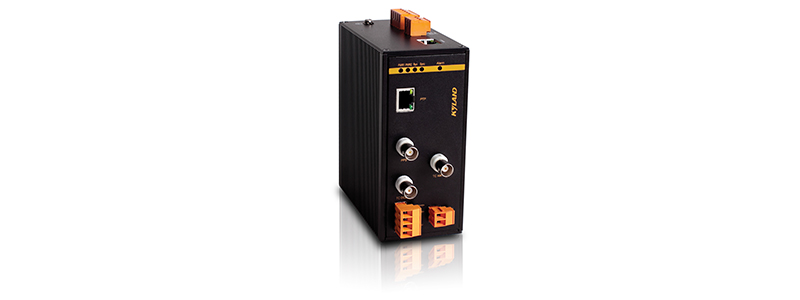

PTC1000

PTP时钟转换器

产品简介

PTC1000时钟转换器可实现PTP到IRIG-B和PPS(秒脉冲)的转换，这使得配备IRIG-B接口和PPS接口的工业设备可以获取高精度的时钟信号。PTC1000支持导轨式安装，提供1个光电可选百兆接口, 1个PPS接口，2个IRIG-B(DC)接口和2个IRIG-B(AC)接口。

关键特性

支持IEEE1588-2008,同步精度可达±100ns
支持ITU-T.G.8261/G.8262同步以太网,同步精度可达±50ns
支持1路光电可选百兆IEEE1588接口
支持1路PPS,2路B码TTL,1路B码RS422和2路B码AM调制输出
支持IRIG-B000,B001,B002,B003,B004,B005,B006,B007,B120,B121,B122,B123,B124,B125,B126,B127格式输出
CE,UL508认证

性能参数

软件功能
	管理与维护	支持Console,Telnet,WEB管理方式支持SNMPv1/v2c,可通过Kyvision集中管理支持FTP软件升级支持失电告警,电源告警
	时钟管理	支持PTPv2 (IEEE1588-2008) 支持Power profile(C37.238) 支持Telecom profile【特殊版本支持】支持同步以太网(ITU-T.G.8261/G.8262)
产品规格
	技术参数	标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX和100Base-FX) IEEE1588-2008(PTPv2) ITU-T.G.8261/G.8262(同步以太网)
	接口	PTP接口 100Base-FX, 单/多模, SC/ST/FC任选 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45 告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max,2A Max,60W Max 时钟接口 IRIG-B(DC)输出:TTL,+5V电平,600Ω,上升沿基准,BNC接口或2芯5.08mm间距插拔式端子 RS422,2芯5.08mm间距插拔式端子 IRIG-B(AC)输出:Vp-p软件可调,600Ω,调制比软件可选,BNC接口或2芯5.08mm间距插拔式端子 PPS输出:TTL,+5V电平,50Ω,上升沿基准,脉冲宽度20ms～200ms,步进20ms软件可调,BNC接口
	指示灯	前面板指示灯运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口) PTP同步指示灯:Sync
	电源	输入电压 24VDC(18-36VDC) 110VDC(77-154VDC) 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm间距插入式端子功率 <4W 过载保护支持反接保护支持冗余保护支持
	机械结构	外壳金属材质散热方式自然冷却,无风扇防护等级 IP40 尺寸 62.4mm×139mm×119.5mm (W×H×D) 重量 0.75Kg 安装方式 DIN卡轨式
	环境	工作温度 -40℃～+85℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露
	质保	MTBF 332600h 保修期 5年
	认证	CE：采用L3:24VDC电源的型号 UL508：采用L3:24VDC电源的型号产品最新认证动态请查询Kyland网站
	行业标准	EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM; Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz); 10V(150kHz-80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) 机械 IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落)

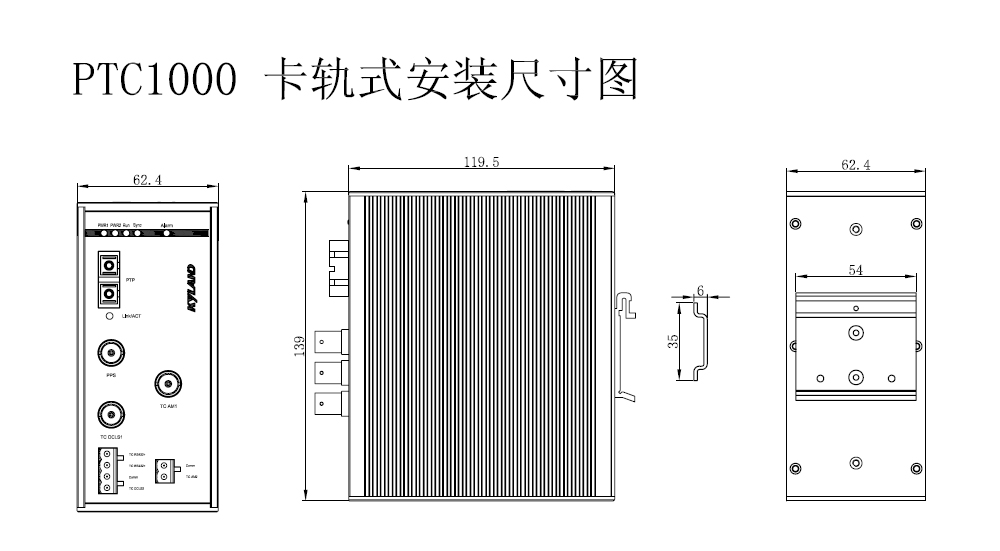

机械尺寸

订购信息

产品选型

推荐型号

产品型号	PTC1000-Ports-Connector-PS1-PS2 PTC1000-Ports-Connector-01-PS1-PS2
代码定义	代码选型
Ports:端口	1S=1×100Base-FX,单模光口; 1M=1×100Base-FX,多模光口; 1T=1×10/100Base-T(X)电口
Connector:百兆光口参数	SC05=SC接头,多模,1310nm,5km ST05=ST接头,多模,1310nm,5km FC05=FC接头,多模,1310nm,5km SC40=SC接头,单模,1310nm,40km ST40=ST接头,单模,1310nm,40km FC40=FC接头,单模,1310nm,40km SC60=SC接头,单模,1310nm,60km SC80=SC接头,单模,1550nm,80km
N/A: 01:	第2路IRIG-B,2芯5.08mm间距插拔式端子第2路IRIG-B,BNC接口
PS1-PS2:电源输入	HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单电源 H2-H2=110VDC(77-154VDC),双电源 L2-L2= 24-48VDC(18-72VDC),双电源

选购配件

配件型号	配件说明
DT-FCZ-RJ45-01	单口RJ45防尘罩
